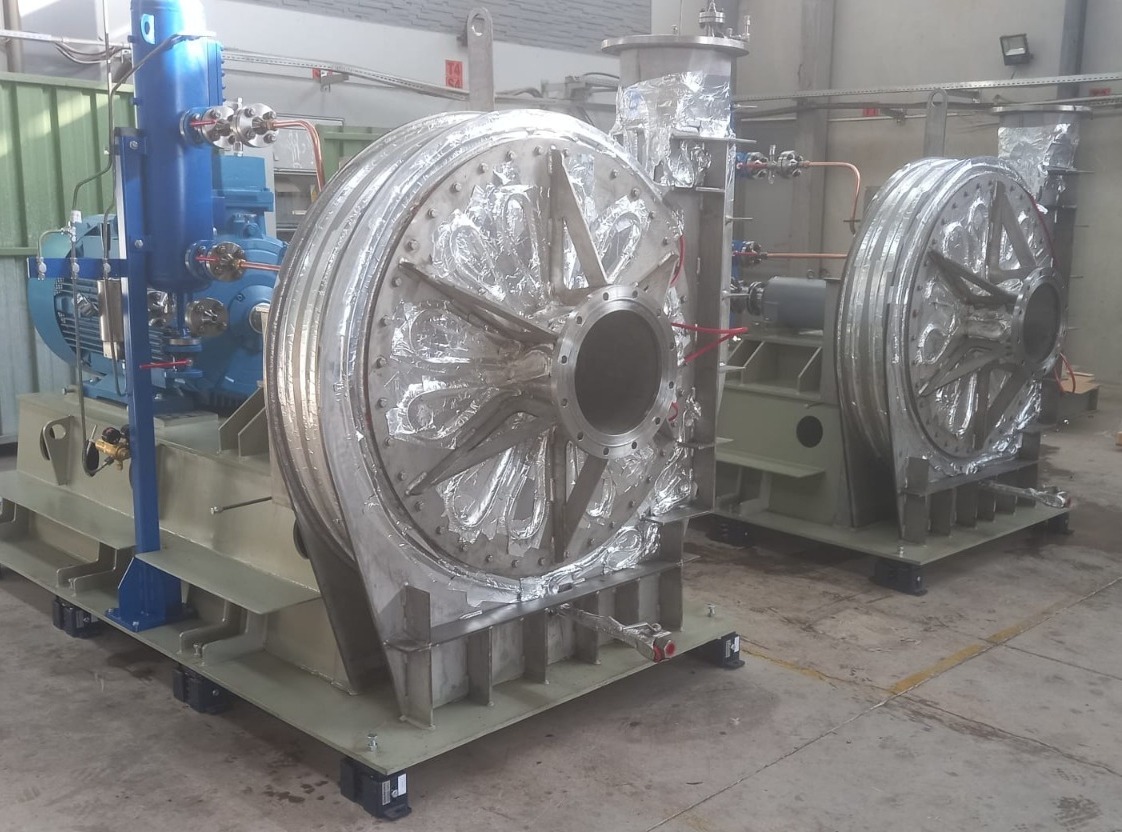

Petrokimya Tesislerinde Kullanılan Proses Fanları ve Blowerlar

Petrokimya tesislerinde proses gazlarının taşınması, yalnızca gerekli debi ve basıncı sağlayan bir fan seçimiyle çözülebilecek bir konu değildir. Gazın sıcaklığı, kimyasal bileşimi, basıncı, partikül içeriği ve tehlikeli alan koşulları; fanın rotorundan sızdırmazlık sistemine kadar tüm mekanik tasarımı doğrudan belirler.

Özellikle rafineri ve petrokimya ünitelerinde fanlar çoğu zaman yüksek sıcaklık, korozif veya yanıcı gazlar ve sürekli çalışma koşulları altında görev yapar. Bu nedenle proses fanı ve blower seçimi, proses verileri ile mekanik tasarımın birlikte ele alındığı özel bir mühendislik çalışmasıdır.

API 673: Petrokimya Proses Fanlarında Önemli Bir Referans

Petrol, kimya ve gaz endüstrilerindeki özel amaçlı santrifüj proses fanları için API 673 önemli bir tasarım ve tedarik referansıdır. Fanın yalnızca performans değerlerini karşılaması değil; rotor dinamiği, mekanik bütünlük, titreşim, yataklama, mil, gövde ve yardımcı sistemlerinin de uygun şekilde değerlendirilmesi gerekir.

API 673 gereklilikleri, kritik proses fanlarında tasarımın katalog kapasitesinin ötesinde ele alınmasını sağlar. Uygulamanın kapsamına göre ilgili proje standartları ve şartname gereklilikleri de ayrıca değerlendirilmelidir.

Petrokimya Tesislerinde Kullanılan Başlıca Proses Fanları ve Blowerlar

• CCR Gas Blower — Continuous Catalytic Reforming (CCR) ünitelerinde proses gazının yüksek sıcaklık ve basınç koşullarında sirkülasyonunu sağlamak.
• Process Gas Fan / Blower — Proses gazlarının belirli debi ve basınç koşullarında taşınması.
• Fired Heater FD Fan — Fırın brülörlerine yanma havası sağlanması.
• Fired Heater ID Fan — Fırın ve baca sisteminde gerekli çekişin oluşturulması.
• Flue Gas Fan — Yüksek sıcaklıktaki baca gazlarının proses ve emisyon sistemlerinde taşınması.
• Incinerator Fan / Blower — Atık gaz yakma sistemlerinde gerekli hava veya gaz akışının sağlanması.
• Scrubber Fan — Yıkama sistemlerinden geçen korozif gazların taşınması.
• High Pressure Centrifugal Fan — Yüksek sistem direncinin bulunduğu proseslerde basınç artışı sağlanması.

Bu yazı ilginizi çekebilir. EN 14986 Nedir? ATEX Fan Tasarımında Kritik Gereklilikler

Process Gas Fan ve Blower Tasarımı

Process Gas Fan veya Blower seçiminde debi tek başına yeterli bir veri değildir. Gazın moleküler ağırlığı, emiş ve basma basıncı, minimum-normal-maksimum sıcaklıkları ve kimyasal bileşimi birlikte değerlendirilmelidir.

Sıcaklık ve basınç değiştikçe gaz yoğunluğu değişir; buna bağlı olarak fanın gerçek çalışma noktası ve güç ihtiyacı da değişebilir. Hidrokarbon, hidrojen, H₂S veya diğer korozif bileşenlerin bulunması ise malzeme, sızdırmazlık ve tehlikeli alan tasarımını doğrudan etkiler.

Fired Heater FD ve ID Fanları

Fired Heater sistemlerinde FD ve ID fanların görevleri farklıdır. FD fan yanma havasını fırına beslerken, ID fan proses gazlarının kontrollü şekilde çekilmesine yardımcı olur.

Bu fanların seçiminde fırın basınç dengesi, brülör ihtiyacı, baca ve kanal kayıpları ile çalışma sıcaklığı birlikte değerlendirilmelidir. Yüksek sıcaklık tarafında termal genleşme; rotor, mil, yataklama ve sızdırmazlık sistemiyle birlikte ele alınmalıdır.

Yüksek Sıcaklık Proses Fanları

Yüksek sıcaklık fanlarında tasarım yalnızca malzemenin sıcaklık dayanımından ibaret değildir. Rotor, mil ve gövdenin sıcaklıkla birlikte farklı oranlarda genleşmesi; çalışma sırasında açıklıkları, hizalamayı ve yatak yüklerini etkileyebilir.

Bu nedenle yatak yerleşimi, şaft soğutması, soğutma diski, ısı bariyerleri ve gövde genleşmesi uygulamaya göre değerlendirilir. Amaç, fan çalışma sıcaklığına ulaştığında rotor ile sabit parçalar arasındaki gerekli mekanik açıklıkların korunmasıdır.

Korozif Gazlarda Malzeme ve Yoğuşma Yönetimi

Petrokimya proseslerinde malzeme seçimi gazın kimyasal bileşimi ve gerçek çalışma koşullarına göre yapılmalıdır. Özellikle nemli ve asidik bileşenler içeren gazlarda yoğuşma oluşması korozyon mekanizmasını hızlandırabilir.

Bu nedenle yalnızca paslanmaz çelik seçmek yeterli değildir. Gaz analizi, sıcaklık, su içeriği ve çiğ noktası değerlendirilerek uygun malzeme, yüzey koruması ve gerekiyorsa drenaj düzeni belirlenmelidir.

Partiküllü Gazlarda Erozyon ve Rotor Aşınması

Katı partikül taşıyan proses gazlarında rotor kanatları ve salyangoz iç yüzeyleri erozyona maruz kalabilir. Partikül boyutu, konsantrasyonu ve gaz hızı; aşınmanın hangi bölgelerde yoğunlaşacağını belirleyen temel parametrelerdir.

Aşınmanın yoğun olduğu bölgelerde uygun malzeme seçimi, değiştirilebilir aşınma plakaları veya uygulamaya uygun kaplamalar değerlendirilebilir. Bakım sırasında aşınan parçaların kontrol ve değişimine kolay erişim de tasarımın bir parçası olmalıdır.

Sızdırmazlık ve Tehlikeli Gazlar

Yanıcı veya toksik proses gazlarında şaft geçişlerindeki kaçakların kontrol altında tutulması kritik öneme sahiptir. Sızdırmazlık sistemi; gazın bileşimi, sıcaklığı, basıncı ve izin verilen kaçak seviyesine göre belirlenmelidir.

Salmastra, labirent tipi veya farklı seal düzenleri uygulamanın gereksinimine göre değerlendirilebilir. Sızdırmazlık tasarımı, fanın mekanik tasarımından ayrı bir konu değil, proses güvenliğinin bir parçasıdır.

ATEX ve Tehlikeli Alan Gereklilikleri

Petrokimya tesislerinde fanın bulunduğu alanın Zone sınıflandırması ile fan, motor ve yardımcı ekipmanların uygunluğu birlikte değerlendirilmelidir. Fan tarafında mekanik kıvılcım riski, malzeme çiftleri, topraklama ve ilgili koruma konsepti de proje gerekliliklerine göre ele alınmalıdır.

ATEX gerekliliği yalnızca motor sertifikası üzerinden değerlendirilmemeli; fanın komple ekipman olarak proses ve saha koşullarıyla uyumu kontrol edilmelidir.

Split Casing ve Bakım Kolaylığı

Büyük proses fanlarında iki parçalı salyangoz (split casing) tasarımı bakım süresini azaltabilecek önemli bir çözümdür. Rotor ve gövde iç yüzeylerine daha hızlı erişim; temizlik, balans kontrolü, aşınma kontrolü ve parça değişimini kolaylaştırır.

Sürekli çalışan rafineri ve petrokimya ünitelerinde bakım konseptinin tasarımın ilk aşamasında belirlenmesi, planlı duruşların daha kontrollü yürütülmesine yardımcı olur.

Petrokimya Fanı Seçimi İçin Gerekli Proses Verileri

• Gazın kimyasal bileşimi ve moleküler ağırlığı
• Minimum, normal ve maksimum debi
• Emiş ve basma basınçları
• Sistem basıncı
• Minimum, normal ve maksimum sıcaklık
• Nem, yoğuşma ve çiğ noktası bilgileri
• Partikül içeriği ve aşındırıcılık
• Tehlikeli alan (Zone) sınıflandırması
• Sızdırmazlık gereksinimi
• Malzeme ve korozyon gereksinimleri
• API 673 ve proje şartnamesi gereklilikleri

Sıkça Sorulan Sorular (SSS)

Petrokimya tesislerinde API 673 neden önemlidir?
API 673, özel amaçlı santrifüj proses fanlarının mekanik ve işletme gerekliliklerinin sistematik biçimde ele alınması için önemli bir referanstır.

Process Gas Fan ile standart endüstriyel fan arasındaki fark nedir?
Process Gas Fan; gaz bileşimi, sıcaklık, basınç, sızdırmazlık ve saha koşulları dikkate alınarak tasarlanır. Bu nedenle standart temiz hava fanından farklı mekanik ve malzeme gereksinimleri olabilir.

Yüksek sıcaklık fanlarında termal genleşme neden önemlidir?
Rotor, mil ve gövdenin sıcaklıkla birlikte hareket etmesi çalışma açıklıklarını ve yataklama koşullarını etkileyebilir. Bu nedenle termal davranış tasarımın temel parçalarından biridir.

Petrokimya fanlarında hangi sızdırmazlık sistemi kullanılmalıdır?
Tek bir çözüm bütün uygulamalara uygun değildir. Seal tipi; gazın bileşimi, sıcaklığı, basıncı ve izin verilen kaçak seviyesine göre seçilmelidir.

Split casing neden tercih edilir?
Rotor ve fan iç bölgelerine hızlı erişim sağlayarak temizlik, kontrol ve bakım işlemlerinin daha kısa sürede yapılmasına yardımcı olur.

Sonuç

Petrokimya tesislerinde proses fanı ve blower seçimi, yalnızca debi ve basınç değerlerinin karşılanmasından ibaret değildir. Gazın gerçek çalışma koşulları, sıcaklık, korozyon, partikül yükü, sızdırmazlık, tehlikeli alan sınıflandırması ve mekanik tasarım birlikte değerlendirilmelidir.

Özellikle kritik uygulamalarda API 673 ve ilgili proje standartlarının proses gereklilikleriyle birlikte ele alınması; fanın güvenilir, kontrollü ve uzun süreli işletilmesi açısından temel bir tasarım yaklaşımıdır.
