EN 14986 Nedir? ATEX Fan Tasarımında Kritik Gereklilikler

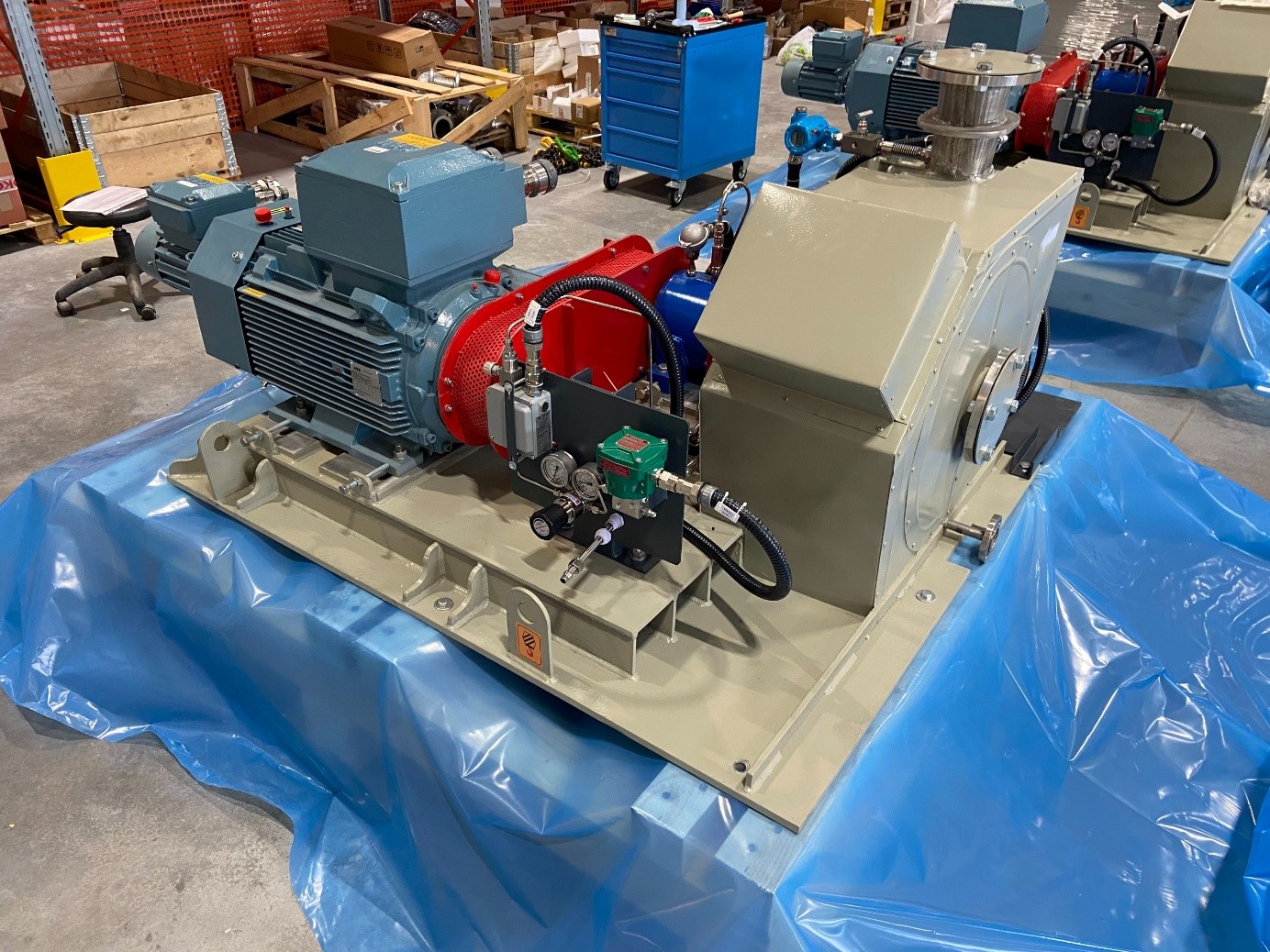

Patlayıcı gaz, solvent buharı, hidrokarbon türevleri veya yanıcı toz içeren proseslerde kullanılan fan sistemleri, yalnızca akışkan transfer ekipmanı değil; aynı zamanda proses güvenliğinin kritik bir parçasıdır.

Sektörde genellikle “Ex-Proof Fan” veya “Patlamaya Karşı Korumalı Fan” olarak tanımlanan bu ekipmanların güvenliği, sadece ürünün üzerine eklenen genel bir ATEX etiketiyle değil, tasarımın temelini oluşturan EN 14986 standartlarıyla sağlanır.

Endüstriyel saha uygulamalarında sıkça gözlemlenen ve projelerin ATEX uygunluğunu riske atan temel mühendislik hatası, ATEX direktiflerinin genel yasal çerçevesi ile ekipmana özel mekanik tasarım standartlarının birbirine karıştırılmasıdır. Satın alma şartnamelerinde çoğunlukla sadece “ATEX sertifikalı fan” ibaresi yer almakta, ancak bu ifadenin altını dolduran hayati mühendislik parametreleri göz ardı edilmektedir. Bu durum, kağıt üzerinde uygun görünen ancak uygulamada ciddi mekanik zafiyetler barındıran ürünlerin sahaya inmesine yol açar.

Bu teknik rehber; endüstriyel tesis yöneticilerinin, proses mühendislerinin ve satın alma uzmanlarının ATEX fan seçimi yaparken dikkate alması gereken EN 14986 gerekliliklerini, mekanik toleransları ve malzeme seçim kurallarını detaylandırmak amacıyla hazırlanmıştır.

ATEX (2014/34/EU) Direktifi ile EN 14986 Standardı Arasındaki Kritik Fark

Teknik satın alma şartnamelerinde sıklıkla yer alan genel bir ifade bulunmaktadır: “Fan, ATEX 2014/34/EU direktifine uygun olmalıdır.” Hukuki olarak geçerli olan bu ifade, mühendislik spesifikasyonları açısından eksiktir. Tesis güvenliğini tam anlamıyla sağlamak için bu iki norm arasındaki hiyerarşiyi netleştirmek gerekir:

• 2014/34/EU (ATEX Direktifi): Patlayıcı ortamlarda kullanılacak ekipmanların piyasaya sürülmesi için gereken genel yasal çerçeveyi Ortamların Zone (Bölge) olarak nasıl sınıflandırılacağını, ekipman kategorilerini (1G/2G/3G gibi) ve uygunluk beyanı (CE) prosedürlerini tanımlar.
• EN 14986 Standardı: Direktifin aksine, spesifik olarak “Patlayıcı Ortamlarda Çalışan Fanların” tasarımını düzenleyen mühendislik rehberidir. Bir fanın 2014/34/EU direktifinin yasal gerekliliklerine mekanik olarak nasıl uyum sağlayacağını ve hangi fiziksel testlerden geçmesi gerektiğini tanımlar.

Özetle; ATEX (2014/34/EU) bir yasal zorunluluktur, EN 14986 ise bu zorunluluğu karşılayacak fiziksel donanımın üretilmesi için gereken teknik tasarım kılavuzudur.

Sektörel Yanılgı: Sadece “ATEX Motor” Kullanmak Fanı Ex-Proof Yapar mı?

Projelerde karşılaşılan kritik bir tasarım hatası, standart üretime sahip bir fana ATEX sertifikalı (alev sızdırmaz) bir elektrik motoru entegre edip ekipmanı “Ex-Proof Fan” sınıfında değerlendirmektir.

Bu yaklaşım, elektriksel kaynaklı tutuşma risklerini izole etse de ekipmanlardaki ana tehlike kaynağı olan mekanik patlama risklerini göz ardı eder. Fan tasarımı EN 14986 normlarına uygun değilse, dönen fan kanatları (çark) bir arıza durumunda gövdeye temas edebilir:

Bu mekanik temas anında çark ile gövde arasında oluşacak bir sürtünme kıvılcımı, ortamdaki patlayıcı atmosferi ateşlemek için yeterli enerjiyi üretir. EN 14986 standardı, motor yalıtımına ek olarak fanın bütünündeki bu “mekanik sürtünme ve kıvılcım” riskini elimine etmeyi zorunlu kılar.

EN 14986’ya Göre ATEX Fan Tasarım Kriterleri

Gerçek bir ATEX fan, stator (sabit gövde) ve rotor (dönen çark) parçaları arasındaki fiziksel etkileşimlerin kesin kurallarla sınırlandırıldığı bir mühendislik ürünüdür. EN 14986 standardı, mekanik güvenliği tesis etmek için iki temel parametreye odaklanır: Kritik çalışma boşlukları ve kıvılcım çıkarmaz malzeme çiftleri.

1. Kanat Ucu Boşluğu (Clearance) Hassasiyeti

Fan pervanesi yüksek devirlerde dönerken; ısıl genleşmeler, yataklarda oluşabilecek tolerans kayıpları veya aerodinamik kuvvetler nedeniyle pervanede milimetrik esnemeler meydana gelir. EN 14986, pervanenin dış gövdeye temasını engellemek için net bir “Tolerans Boşluğu” (Clearance) formülü uygular.

• EN 14986 Temel Kuralı: Standart uyarınca, hareketli pervane ucu ile sabit gövde arasındaki minimum mesafe, çarkın temas noktalarındaki çapının en az %1’i kadar olmalıdır. Ancak bu boşluk hiçbir koşulda 2 mm’den az olamaz ve genel aerodinamik verimlilik prensipleri gereği 13 mm’den fazla olması tercih edilmez.
• Üretim ve Uygulama Notu: Hassas olmayan üretim yöntemlerinde bu boşlukların tolerans dışına çıkması ciddi riskler doğurur.

2. Kıvılcım Çıkarmaz Malzeme Çiftleri (Spark-Proof Design)

Sık karşılaşılan bir diğer mekanik tasarım hatası, karbon çeliği bir çarkın, yine karbon çeliği bir gövde içinde çalıştırılmasıdır. Olası bir  arıza durumunda çeliğin çeliğe sürtünmesi, yüksek enerjili mekanik kıvılcımlar üretir. EN 14986, birbirine temas etme ihtimali olan hareketli ve sabit parçalar için özel malzeme çiftleri (pairing) kullanılmasını zorunlu kılar.

EN 14986 Uyumlu Malzeme Seçim Tablosu:

EN 14986 standardı, patlayıcı ortamlarda çalışan fanlarda rotor ve gövde arasında oluşabilecek mekanik sürtünmelerde kıvılcım riskini azaltmak amacıyla uygun malzeme kombinasyonlarının kullanılmasını önerir. Uygulamada karşılaşılabilecek bazı tipik örnekler aşağıdaki gibidir:

Bu yazı ilginizi çekebilir. ATEX Ekipman Kategorileri ve Endüstriyel Havalandırmada Doğru Seçim Rehberi

ATEX Fan Seçimi İçin Karar Matrisi: Zone Sınıflandırmaları

Fan siparişi aşamasında, tesisteki patlayıcı ortamın yasal sınıflandırmasına (Zone) göre doğru “Ekipman Kategorisi” eşleştirilmelidir. Patlayıcı ortam sınıflandırmasına göre kullanılması gereken ekipman kategorileri aşağıdaki şekilde belirlenmektedir:

1. Zone 0 (Gaz) / Zone 20 (Toz): Sürekli Patlayıcı Ortamlar
   • Gereken Ekipman Kategorisi: Kategori 1G (Gaz) / 1D (Toz)
   • Tasarım Yaklaşımı: Patlayıcı atmosferin sürekli mevcut olduğu alanlardır. Standart fan tasarımları kullanılmaz; motorlar genellikle gaz akımının tamamen dışarısında (harici) konumlandırılır ve özel yalıtımlı sistemler tasarlanır. Ekstra Testler
2. Zone 1 (Gaz) / Zone 21 (Toz): Ara Sıra Patlayıcı Olan Ortamlar
   • Gereken Ekipman Kategorisi: Kategori 2G (Gaz) / 2D (Toz)
   • Tasarım Yaklaşımı: Endüstriyel proseslerde (boyahaneler, petrokimya dolum tesisleri vb.) en sık karşılaşılan tehlikeli alanlardır. EN 14986 tasarım şartlarının (clearance oranları ve malzeme kısıtlamaları) katı şekilde uygulandığı fan grubudur.
3. Zone 2 (Gaz) / Zone 22 (Toz): Nadiren Patlayıcı Olan Ortamlar
   • Gereken Ekipman Kategorisi: Kategori 3G (Gaz) / 3D (Toz)
   • Tasarım Yaklaşımı: Sadece arıza veya sızıntı durumunda, kısa süreliğine tehlike arz eden alanlardır. Tasarım toleransları Kategori 2’ye kıyasla daha esnektir.

Mühendislik Optimizasyonu: Zone 2 bölgesi için Kategori 1 fan sipariş etmek teknik olarak uygun görünse de, bütçe ve spesifikasyon açısından bir optimizasyon hatasıdır. İhtiyaç duyulan sınıflandırmanın üst kategorisine çıkmak, proje maliyetini gereksiz yere artırır. Doğru mühendislik, Zone sınıfına tam karşılık gelen optimum spesifikasyonda ürün seçimidir.

Tesis Yöneticileri ve Satın Almacılar İçin EN 14986 Kontrol Listesi

Havalandırma teklifleri değerlendirilirken mühendislik ve güvenlik gereksinimlerinin kontrol edilmesi için aşağıdaki kriterler referans alınmalıdır:

• [ ] Direktif vs. Standart Ayrımı: Teklifte genel “2014/34/EU’ya uygundur” ifadesinin yanında spesifik olarak “EN 14986 standardına uygun mekanik tasarım” beyanı ve teknik dosyası sunuluyor mu?
• [ ] Clearance (Boşluk) Taahhüdü: Üretici, çark ve gövde arasındaki çalışma boşluklarının rotor çapının en az %1’i kuralına (min. 2mm) uyduğunu teknik resimlerinde veya test raporlarında belirtiyor mu?
• [ ] Termit Riski Önlemi: paslanmaz çelik, pirinç veya bakır kıvılcım çıkarmaz sürtünme kuşakları (rubbing band) konumlandırılmış mı?
• [ ] Elektrostatik Topraklama: Gövde üzerinde ve izole bağlantı noktalarında, statik elektriği deşarj etmek için topraklama baraları/pabuçları fan tasarımına dahil edilmiş mi?
• [ ] Motor ve Sızdırmazlık: Şaft keçeleri, kimyasal ve ısıya dayanıklı ATEX uyumlu malzemelerden mi seçilmiş? Kullanılan motorun ortamın sıcaklık sınıfına (örn: T4) uygunluğu belgelenmiş mi?

Proses Güvenliğinde Doğru Spesifikasyonun Önemi

Patlayıcı ortamlarda çalışan havalandırma sistemlerinde güvenlik, sadece belgelendirme etiketleri ile değil, temel mühendislik standartlarının eksiksiz uygulanması ile sağlanır. Yalnızca ATEX sertifikalı bir elektrik motoru kullanılarak tasarlanan fanlar, EN 14986’nın zorunlu kıldığı mekanik toleransları ve malzeme eşleşmelerini karşılamadığı sürece ciddi bir iş güvenliği riski oluşturur.

Tesis ve çalışan güvenliğini sağlamak, aynı zamanda yasal uygunluğu tam anlamıyla yerine getirmek için fan şartnameleri daima EN 14986 normlarına göre oluşturulmalıdır.

EFSAN, yüksek üretim hassasiyeti (lazer kesim toleransları, CNC büküm, dinamik balans testleri) ve endüstriyel saha tecrübesi ile prosesinizin Zone sınıfına tam uyumlu, %100 EN 14986 standartlarında ATEX fanlar projelendirmektedir.

Tesisinize özel Zone sınıflandırmaları, teknik spesifikasyon destekleri ve projeye özel çözümler için EFSAN mühendislik ekibiyle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular (SSS)

Plastik fanlar ATEX (patlayıcı) ortamında kullanılabilir mi?

EN 14986’nın kapsamı fanların mekanik tasarımıdır; standart, plastik fanların mutlaka karbon katkılı olması gerektiğini söylemez. Standart; elektrostatik yük oluşumu ve deşarj riskinin kontrol edilmesini ister ve bu konuda EN ISO 80079-36/-37 prensiplerine dayanır. İletken veya anti-statik katkılı malzemeler uygulamada yaygın bir çözümdür, ancak tek zorunlu yöntem değildir. Standart ayrıca plastiklerin düşük ısıl iletkenlik ve elektrostatik risk açısından özel değerlendirilmesini ister.

ATEX fanların periyodik bakımı ne sıklıkla yapılmalıdır?

Ortamın kirliliğine, çalışma süresine ve toz yüküne göre değişmekle birlikte; mekanik sürtünme riskini önlemek amacıyla 6 aylık periyotlarla vibrasyon (titreşim) analizi ve fiziksel boşluk (clearance) kontrolü yapılmalıdır. Bakımı ihmal edilen ve rulmanları aşınan bir fan, üretim aşamasında EN 14986’ya uygun olsa dahi zamanla mekanik toleranslarını yitirebilir.

Fanlarda sıcaklık sınıfı (T1-T6) ne anlama gelir?

Sıcaklık sınıfı, fanın ve üzerindeki motorun normal çalışma veya öngörülebilir arıza şartlarında ulaşabileceği maksimum yüzey sıcaklığını ifade eder. Örneğin tesisteki gazın oto-ateşleme sıcaklığı 150°C ise, sistemde en az T4 sınıfı (maksimum yüzey sıcaklığı 135°C ile sınırlandırılmış) bir fan kullanılması zorunludur.

Fan pervanesinin balans ayarı bozulursa ATEX özelliği tehlikeye girer mi?

Evet. Pervanede oluşacak balans bozukluğu, yüksek devirde şaftın (milin) esnemesine (sehim yapmasına) neden olur. Bu durum, EN 14986’nın zorunlu kıldığı kanat ucu boşluğunun çalışma esnasında kapanmasına ve mekanik sürtünmeye yol açabilir. Bu nedenle üretim aşamasında hassas bilgisayarlı dinamik balans alımı standart bir güvenlik prosedürüdür.
