Endüstriyel tesislerde güvenlik ve mevzuata uyum, özellikle patlayıcı ortamlarda çalışırken en üst düzeyde hassasiyet gerektirir. ATEX Direktifi 2014/34/EU, ekipmanları sağladıkları koruma seviyesine göre çeşitli kategorilere ayırarak, hangi ekipmanın hangi tehlikeli bölgeye (zone) kurulabileceğini yasal olarak güvence altına alır. Bu sistemi tam anlamıyla kavramak, hem doğru ekipman yatırımı yapmak hem de tesisinizin güvenliğini sağlamak için hayati önem taşır.

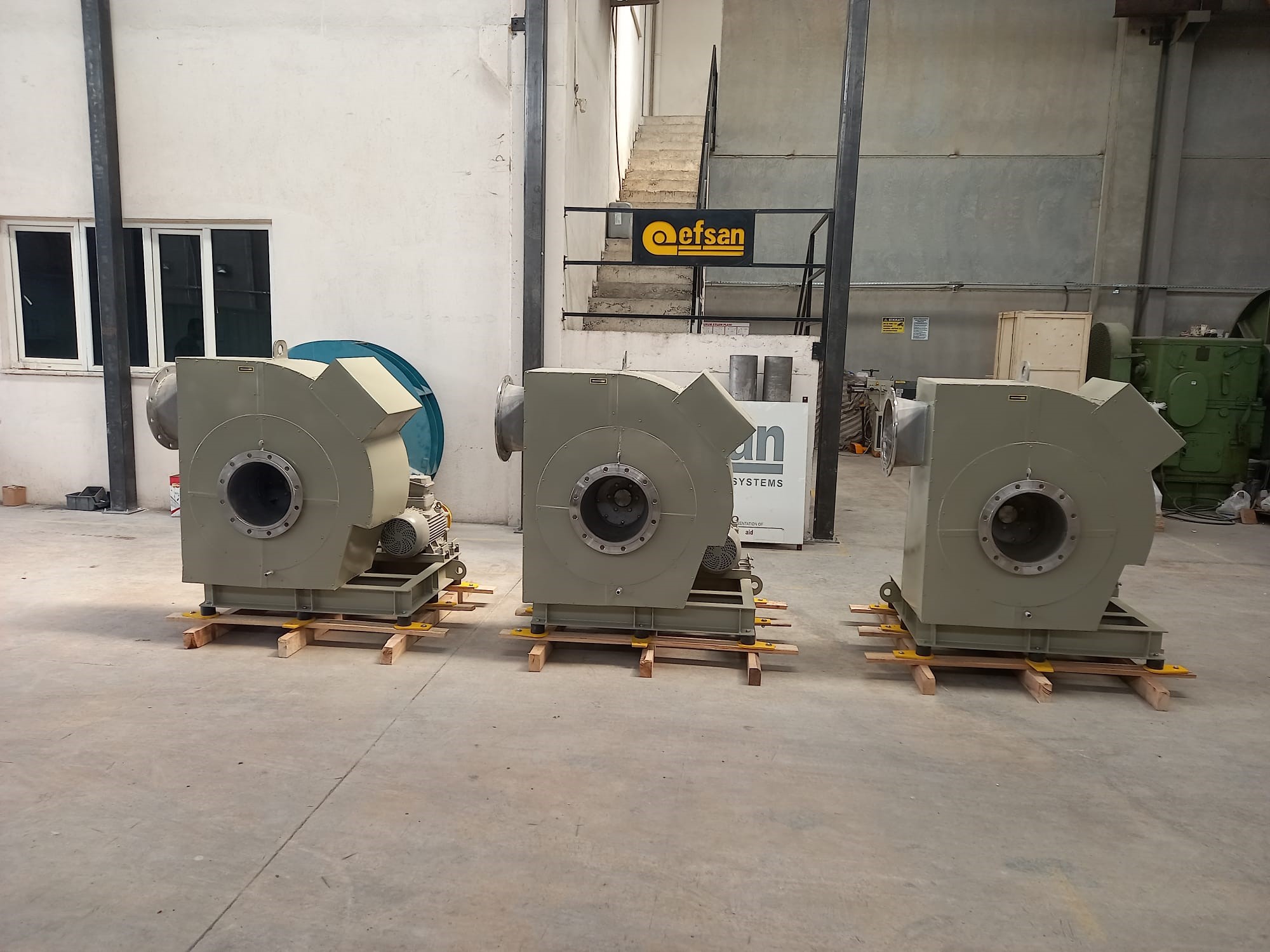

Efsan olarak, yılların getirdiği mühendislik tecrübemizle endüstriyel havalandırma ve exproof fan sistemleri tasarlarken bu standartları rehber ediniyor ve tesislerinizin sıfır risk ile maksimum güvenlikte çalışmasını sağlıyoruz. Bu kapsamlı rehberde, ATEX işaretlemelerinin şifrelerini çözmekten ekipman gruplarına, hata toleranslarından kritik sıcaklık sınıflarına kadar teknik detayları inceleyeceğiz.
ATEX Etiketlerini Doğru Okuma Sanatı
ATEX etiketli bir ürünü doğru bir şekilde analiz etmek, güvenliğin ilk adımıdır. Sahada sıkça karşılaştığımız hatalardan biri, etiketlerin sadece yüzeysel olarak incelenmesidir. Oysa okuma sırası soldan sağa doğru olmalı; önce düzenleyici (yasal) işaretlerle başlanmalı, ardından teknik detaylara geçilmelidir. Bir etiketi incelerken şu adımları izlemelisiniz:
- CE İşareti ve Onaylı Kuruluş Numarası: Bu işaret, ürünün AB pazarına giriş belgesi niteliği taşıdığını ve ilgili direktiflere uygunluğunu kanıtlar.
- ATEX Sembolü (Ex): Sarı bir altıgen içinde yer alan ünlü “Ex” ibaresi, ürünün patlayıcı ortamlar için özel tasarlandığını gösterir.
- Ekipman Grubu ve Kategorisi: Roma rakamı, rakam ve harf kombinasyonundan oluşur (Örneğin; II 2 G). Bu kısım, fanın veya motorun tam olarak hangi ortamlar için üretildiğini tanımlar.
- Ex İşaretlemesi: Cihazın koruma yöntemi (örneğin alev sızdırmazlık), gaz grubu, sıcaklık sınıfı ve EPL (Ekipman Koruma Seviyesi) bilgilerini detaylandırır.
- Sertifika Numarası: Ürünün Tip İnceleme Sertifikasına izlenebilirlik sağlar. Güvenilir bir üretici her zaman bu numarayı açıkça belirtir.
- Özel Koşullar: Genellikle “X” soneki ile veya ayrı olarak belirtilen, kuruluma dair ekstra dikkat edilmesi gereken mühendislik notlarıdır.
- Ortam Sıcaklığı Aralığı (Ta): Ekipmanın güvenle çalışabileceği “Ta” (Ambient Temperature) sınırlarını ifade eder.
Ekipman Grupları: Madencilik ve Yüzey Endüstrileri Arasındaki Çizgi
ATEX sistemi, karmaşık kategorilere geçmeden önce tüm ekipmanları temel yapılarına ve çalışma alanlarına göre iki dev gruba ayırır. Endüstriyel fan çözümleri sunarken her projenin başında dikkate aldığı bu ayrım, tehlikenin doğasını belirler.
| Grup | Hedef Endüstri ve Başvuru Alanı | İlgili Kategoriler |
| Grup I | Yeraltı madenleri ve metan gazı/yanıcı toz riski taşıyan yüzey tesisleri. | M1, M2 |
| Grup II | Diğer tüm patlayıcı atmosferler (petrol, doğalgaz, kimya, ilaç, boya tesisleri vb.). | 1, 2, 3 |
Endüstriyel tesis yöneticilerinin ve proses mühendislerinin büyük bir kısmı Grup II ekipmanlarla çalışır. Grup I (madencilik) ekipmanlarının kendine özgü çok daha farklı gereksinimleri vardır; çünkü yeraltı madenlerinde tehlike (özellikle metan gazı) anlık değil, süreklidir. Bu nedenle maden ekipmanlarının, patlayıcı bir ortam oluştuğunda enerjisinin kesilmesi yerine çoğu zaman çalışmaya devam etmesi istenir.
Grup II Kategorileri ve “Hata Toleransı” Mühendisliği
Bir yüzey endüstrisi tesisi işletiyorsanız (Grup II), ekipmanlarınız her biri farklı bir koruma seviyesi sağlayan üç kategoriye ayrılır. Efsan mühendislik sistemlerinde sıklıkla referans alınan ve bütçe/güvenlik dengesini kuran Grup II detayları şöyledir:
| Kategori | Koruma Seviyesi | Uygun Olduğu Bölge (Zone) | EPL (Gaz) | EPL (Toz) | Hata Toleransı Özeti |
| Kategori 1 | Çok Yüksek | Bölge 0, 1, 2 (gaz) / Bölge 20, 21, 22 (toz) | Ga | Da | İki bağımsız arıza durumunda bile güvenli. |
| Kategori 2 | Yüksek | Bölge 1, 2 (gaz) / Bölge 21, 22 (toz) | Gb | Db | Tek bir arıza durumunda güvenli. |
| Kategori 3 | Normal | Bölge 2 (gaz) / Bölge 22 (toz) | Gc | Dc | Sadece normal çalışma koşullarında güvenli. |
Mühendislikte Hata Toleransı Ne Demektir?
Kategori sistemi temelde, ekipmanın bir ateşleme kaynağı (kıvılcım veya aşırı ısınma) haline gelmeden önce kaç tane mekanik veya elektriksel arızayı “tolere edebileceği” ile ilgilidir:
- Kategori 1 (İki Arıza Toleranslı): En üst düzey güvenliktir. Ekipmanda aynı anda iki bağımsız arıza meydana gelse bile güvenli kalmalıdır. Bu, genellikle yedekli koruma önlemleri gerektirir; örneğin iki bağımsız akım sınırlayıcı bariyere sahip, kendiliğinden güvenli bir devre (Ex ia). Üretimi en zor ve yatırım maliyeti en yüksek kategoridir.
- Kategori 2 (Tek Arıza Toleranslı): Ekipman, tek bir mekanik veya elektriksel arıza durumunda bile güvenli kalmalıdır. Çoğu endüstriyel Ex ekipmanı ve Efsan’ın ağır sanayi fanları bu kategoriye girer. Alev geçirmez motorlar (Ex d) or artırılmış güvenlikli yapılar (Ex e) bu kategorinin vazgeçilmezleridir.
- Kategori 3 (Sadece Normal Çalışma Toleranslı): Ekipman sadece normal çalışma sırasında güvenlidir. Beklenmedik bir arıza meydana gelirse tutuşma kaynağı haline gelebilir. Bu nedenle sadece patlayıcı atmosferlerin oluşma ihtimalinin çok düşük olduğu ve kısa süreli olduğu Bölge 2 (Zone 2) alanlarında kullanılır.
Bu yazı ilginizi çekebilir. Kapsamlı Exproof Fan Seçimi, ATEX Standartları ve Uygulama Rehberi
Tehlikeli Alanlarda Bölge (Zone) Sınıflandırması ve Seçim Hiyerarşisi
Her proses mühendisinin ve tesis yöneticisinin ihtiyaç duyduğu temel “Zone” tablosu aşağıdadır.
| Tehlikeli Alan | Tehlike Seviyesi ve Süresi | Gereken Minimum Kategori | ATEX İşaretleme Örneği |
| Bölge 0 | Sürekli patlayıcı gaz atmosferi (örn: tank içi) | Kategori 1G | II 1G |
| Bölge 1 | Normal çalışma sırasında muhtemelen oluşabilecek atmosfer | Kategori 2G (veya 1G) | II 2G |
| Bölge 2 | Pek olası değil, oluşursa sadece kısa süreliğine var olan alan | Kategori 3G (veya 2G, 1G) | II 3G |
| Bölge 20 | Sürekli patlayıcı toz bulutu | Kategori 1D | II 1D |
| Bölge 21 | Normal çalışma sırasında muhtemelen oluşabilecek toz bulutu | Kategori 2D (veya 1D) | II 2D |
| Bölge 22 | Pek olası değil, oluşursa sadece kısa süreliğine var olan toz | Kategori 3D (veya 2D, 1D) | II 3D |
Hayat Kurtaran Kural: Seçim Hiyerarşisi
Satın alma kararlarında hiyerarşi kuralı her zaman geçerlidir: Daha yüksek kategorideki ekipmanlar her zaman daha düşük riskli bölgelerde kullanılabilir. Kategori 1 cihazlar Bölge 0, 1 ve 2’de kabul edilir. İhtiyacınız olmayabilecek ekstra koruma için ödeme yapıyorsunuz, ancak her zaman uyumludur.
ATEX Etiketi Çözümleme Örneği:
Diyelim ki bir fan motorunun üzerinde şu kodlama yer alıyor:
⟨Ex⟩ II 2G Ex d IIB T4 Gb
Bu dizenin Efsan mühendislik standartlarındaki Türkçe meali şöyledir:
- II: Ekipman Grubu II (yüzey endüstrisi için üretilmiştir).
- 2G: Kategori 2, Gaz atmosferinde kullanıma uygundur.
- Ex d: Motor alev geçirmez (flameproof) gövdeye sahiptir.
- IIB: Gaz Grubu IIB’ye uygundur.
- T4: Motorun dış yüzeyi hiçbir koşulda 135°C’yi aşamaz (Sıcaklık Sınıfı T4).
- Gb: Ekipmanın koruma seviyesi (EPL) Gb’dir.
ATEX Etiketi Hızlı Referans Kontrol Listesi
ATEX isim levhasını sahadayken veya satın alma esnasında okurken, tesisinizin güvenliği için şu adımları eksiksiz doğrulayın:
- Bölge Uygunluğu: Kategori ve EPL değerlerinin, sınıflandırılmış bölgenizle (Bölge 0, 1 veya 2) eşleştiğinden emin olun.
- Gaz Grubu: IIA, IIB veya IIC ibarelerinin tesisinizdeki proses gazlarını kapsadığını teyit edin.
- Sıcaklık Sınıfı: T sınıfı değerinin, ortamdaki gazınızın kendiliğinden tutuşma sıcaklığının altında kaldığını doğrulayın.
- Ortam Sıcaklığı: Saha Ta (ortam) sıcaklığının, ekipmanın izin verilen Ta aralığı içinde kalıp kalmadığını denetleyin.
- Özel Koşullar: X soneki varsa mutlaka bunu kontrol edin ve ürün sertifikasını talep edip detaylarını okuyun.
- Elektriksel Değerler: Gerilim, akım ve frekans değerlerinin tesisinizin mevcut güç kaynağıyla uyumlu olmasına dikkat edin.
- Koruma Yöntemi: Motorlar için Ex d, sensörler için Ex ia gibi koruma yöntemlerinin uygulamanıza tam uygunluğunu denetleyin.
Exproof Satın Alma Aşamasında Sık Yapılan Mühendislik Hataları
Efsan‘ın sahada yaptığı incelemelere göre, sadece maliyet odaklı yapılan yanlış ekipman seçimi sadece bütçeyi yakmakla kalmaz, tüm tesisin güvenliğini yok eder. İşte endüstride en sık yapılan kritik hatalar:
- Gaz Grubu Hiyerarşisini İhlal Etmek: IIIC (iletken toz) veya IIC (hidrojen) ortamında IIB ekipman kullanmak patlamaya davetiye çıkarmaktır. Gaz grubu hiyerarşisi katıdır: IIC donanımı her yerde çalışır, ancak IIB donanımı IIC atmosferinde çalıştırılamaz. Bölgenizde hidrojen veya asetilen varsa, IIC sınıfı ekipmana ihtiyacınız vardır.
- Ortam Sıcaklığı (Ta) Sınırlarını Aşmak: Etiketinde Ta: -20°C ila +40°C olarak derecelendirilen bir fan motorunu, yaz aylarında 55°C’ye ulaşan bir ortama kurarsanız, motorun dış yüzey sıcaklığı sertifikalı T-sınıfını aşacaktır. Bu da tesis için doğrudan tutuşma riski oluşturur.
- Bölge (Zone) ile Kategoriyi Birbirine Karıştırmak: Kategori 2, Bölge 1 için uygundur ancak ikisi aynı şey değildir. Bölge (Zone), konumun bir sınıflandırmasıdır. Kategori ise ekipmanın bir derecelendirmesidir. Bunları doğru şekilde eşleştirmelisiniz: Kategori 1 → Bölge 0, Kategori 2 → Bölge 1, Kategori 3 → Bölge 2.
- Piyasada en çok bulunan exproof ürünlere öncelik göstererek bir tedarik süreci başlatılmalıdır. Etikette alacağınız her güvenlik önlemi için extra ödeme yaparsınız. Ancak piyasada stok bulunan bir ürün sizin ihtayacınız üstünde özelliklere sahip olsa bile stok ürünün fiyat avantajından faydalanabilirsiniz. Exproof ürünlerde dikkatle değerlendirilmesi gereken işaretlemeler gaz grubu ve sıcaklık sınıfı işaretlemeleridir. Örneğin IIC hidrojen ortamı gerekli değil ise stok olmayan bir exrpoof üründe maliyeti gereksiz arttırmanıza sebep olabilir.
Sıcaklık Sınıfları (T1–T6) Ne Anlama Geliyor?
Ex ekipmanının sıcaklık sınıfı (T-Class), ekipmanın çalışma sırasında ulaşabileceği maksimum yüzey sıcaklığını tanımlar. Bu sıcaklık, ekipmanda bulunan gazların veya tozların kendiliğinden tutuşma sıcaklığının (AIT) her zaman altında kalmalıdır.
IEC 60079 ve ATEX 2014/34/EU güncel direktiflerine göre sıcaklık sınıfları şöyledir:
| Sıcaklık Sınıfı | Cihazın Ulaşabileceği Maks. Yüzey Sıcaklığı (°C) | Hangi Gazlar İçin Güvenli? (AIT Değeri) |
| T1 | 450 | 450°C’men yüksek olan gazlar |
| T2 | 300 | 300°C’den yüksek olan gazlar |
| T3 | 200 | 200°C’den yüksek olan gazlar |
| T4 | 135 | 135°C’den yüksek olan gazlar |
| T5 | 100 | 100°C’den yüksek olan gazlar |
| T6 | 85 | 85°C’den yüksek olan gazlar |
Sıcaklık Sınıflarında Altın Kural: Daha yüksek T-sayısı = daha düşük maksimum yüzey sıcaklığı = daha fazla gaz için daha güvenli sistem demektir. T6 sertifikalı ekipmanlar, herhangi bir sıcaklık sınıfı ortamında (T1’den T6’ya kadar) güvenle kullanılabilir. Ancak T1 ekipmanı, yalnızca tutuşma sıcaklığı (AIT) 450°C’yi aştığı durumlarda kullanılabilir. Hiyerarşi şu şekildedir: T6 > T5 > T4 > T3 > T2 > T1 (T6 hepsini kapsar).
“Tesisinizin ihtiyaçlarına özel projelendirme, doğru ekipman seçimi ve rekabetçi B2B tekliflerimiz için Efsan uzmanlarına hemen danışın.”
Sık Sorulan Sorular (SSS)
Efsan olarak, sadece bir ürün tedarikçisi değil, tesisinizin güvenliğini garanti altına alan bir mühendislik ortağıyız. Tesisinizin gereksinim duyduğu ATEX Zone (Bölge), gaz grubu ve sıcaklık sınıfı verilerini analiz ediyor; kıvılcım çıkarmaz pervaneler, ex-proof sertifikalı motorlar ve anti-statik gövde tasarımlarıyla uluslararası normlara %100 uyumlu çözümler sunuyoruz. Fan seçiminizden entegrasyon sürecine kadar doğru kategorizasyon ile her zaman yanınızdayız.
Evet, kullanabilirsiniz. T4 sınıfı bir ekipman, yüzey sıcaklığının en fazla 135°C’ye çıkacağını garanti eder. Daha yüksek T-sayısına (T4) sahip bir donanım, daha fazla gaz grubu için güvenlidir. Sisteminizdeki gaz 465°C’de yandığından cihaz tamamen güvenlidir ve T4 hiyerarşik olarak T1’i kapsar.
Hayır, endüstride en çok karıştırılan konu budur. Bölge (Zone), tesisinizdeki tehlikeli alanın sınıflandırmasıdır. Kategori ise bu bölgede çalışacak ekipmanın dayanıklılık derecesidir. Örneğin, Kategori 2 ekipman, Bölge 1 ortamı için tasarlanmıştır.
Evet, kesinlikle kullanabilirsiniz. ATEX direktiflerinde hiyerarşi kuralı her zaman geçerlidir: daha yüksek kategorideki ekipmanlar her zaman daha düşük riskli bölgelerde kullanılabilir. Kategori 1 cihazlar Bölge 0, 1 ve 2’de kabul edilir. İhtiyacınız olmayabilecek ekstra koruma için ödeme yapıyorsunuz, ancak her zaman uyumludur.
