Parçalama Fanı Nedir? Endüstriyel Atık Yönetiminde Kritik Rolü

Endüstriyel üretim hatlarında hızla biriken kağıt, karton ve folyo fireleri, anında ve sürekli olarak tahliye edilmediğinde prosesi durma noktasına getiren en büyük mühendislik problemlerinden biridir. Üretim bandını yavaşlatmadan, sürekli uzayan bu şerit halindeki atıkları küçülterek hattan uzaklaştırmanın en güvenilir yolu, prosese özel tasarlanmış bir parçalama fanı kullanmaktır. Pnömatik taşıma hatlarında tıkanma riskini tamamen ortadan kaldırmak ve mekanik atık transferini güvence altına almak için ihtiyaç duyduğunuz sistematiği bu rehberde bulacaksınız.

Parçalama Fanı Nedir?

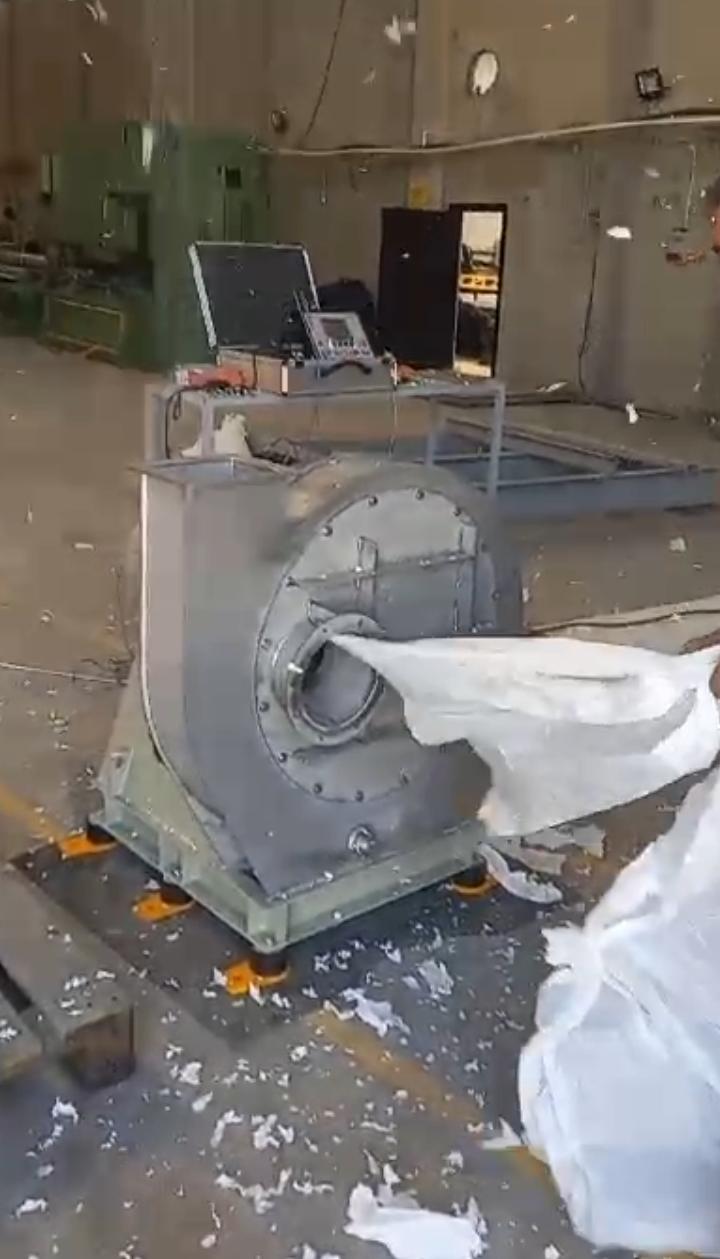

Parçalama fanı (chopper fan), endüstriyel üretim bantlarında ortaya çıkan kağıt, karton veya plastik şerit atıkları kesici bıçaklarıyla küçülterek hava akımı (pnömatik emiş) yoluyla depolama alanına aktaran ağır hizmet tipi aspiratör sistemidir.

Yüksek hızda kesim yapan üretim makinelerinin hemen çıkışına konumlandırılan bu fanlar, atığı sadece bir noktadan diğerine taşımaz; aynı zamanda formunu değiştirerek boru içi nakliyeye uygun hale getirir. Normal şartlarda uzun şeritler halinde uzayan ve dirseklerde düğümlenerek sistemi kilitleyecek olan fireler, fana entegre edilmiş ağır çelik bıçaklar sayesinde anında parçalanır. Bu ufalanmış yapı, hava akımına (pnömatik itiş gücüne) daha kolay uyum sağlar ve uzun mesafeler boyunca basınç kaybı yaşanmadan transfer edilir.

Nasıl Çalışır? Teknik Prensip

Parçalama fanları, yüksek devirli bir emiş pervanesi ve kanat yapısına entegre edilmiş özel çelik bıçakların senkronize aerodinamik dönüşüyle çalışır; malzemeyi önce kesip ufalar, ardından oluşan vakum ve itiş gücüyle boru hattına üfler.

Sistemin temel çalışma mekaniği, malzemenin fiziksel mukavemetini kırıp aerodinamik direncini düşürmek üzerine kuruludur. Emiş ağzından giren sürekli atık şeridi, yüksek hızla dönen çelik rotor kanatları üzerindeki kesici elmas veya hardox bıçaklara çarpar. Bu çarpma ve kesilme anında malzeme hem ufalanır hem de fanın yarattığı santrifüj kuvvetiyle tahliye borusuna doğru fırlatılır.

Sahada sık karşılaşılan bir durum, standart emiş fanlarıyla uzun şerit atıkların toplanmaya çalışılmasıdır. Kesici özelliği olmayan pervaneler, bu atıkları pervanenin göbeğine sararak motorun yanmasına veya kanalın dakikalar içinde tamamen tıkanmasına neden olur. Parçalama fanlarının teknik mimarisi tam olarak bu sarılma ve tıkanma problemini önlemek için geliştirilmiştir.

Bu yazı ilginizi çekebilir. Geri Dönüş Gazı Üfleyici Kılavuzu: BOG Taşıma ve Buhar Geri Kazanımının Optimize Edilmesi

Hangi Sektörlerde Kullanılır?

Parçalama fanı sistemleri ağırlıklı olarak oluklu mukavva üretimi, ambalaj sanayisi, matbaa tesisleri, kağıt işleme fabrikaları, tekstil ve ince plastik folyo üretim hatlarındaki sürekli firelerin tahliyesinde kullanılır.

Sürekli rulo veya tabaka halinde hammadde işleyen ve proses gereği kenar kesimi (trim) yapan her endüstriyel tesiste bu sistemlere ihtiyaç duyulur. Başlıca kullanım alanları şunlardır:

1. Oluklu Mukavva Tesisleri: Sürekli kesim hatlarında (slitter scorer) çıkan sert karton şeritlerinin tahliyesi.
2. Ambalaj ve Kutu Üretimi: Kalıplı kesim makinelerinden (die-cutter) dökülen firelerin toplanması.
3. Matbaa ve Kağıt Sanayisi: Giyotin ve bobin kesim makinelerinde oluşan kağıt tozları ve kenar atıkları.
4. Plastik ve Folyo Üretimi: Ekstrüder hatlarında oluşan ince film firelerinin geri dönüşüm silolarına sevki.

Parçalama Fanı Seçerken Dikkat Edilmesi Gerekenler

Doğru parçalama fanı seçimi için kesilecek malzemenin cinsi, sistemin ihtiyaç duyduğu m³/h hava debisi, gerekli çalışma basıncı ve parçalama işlemi sonrasındaki boru ile dirsek tasarımlarının fiziksel kapasitesi birbirine uygun hesaplanmalıdır.

Sistem kurulumunda parçalama işlemi tek başına yeterli değildir; atığın başarılı bir şekilde nakledilmesi için doğru mühendislik parametrelerinin bir araya gelmesi şarttır. Sisteminizi seçerken şu dinamiklere dikkat etmelisiniz:

• Malzeme Karakteristiği: Kesilecek kağıdın gramajı, malzemenin nem oranı veya plastiğin elastikiyetine göre doğru bıçak tipi ve motor kW gücü seçilmelidir.
• Debi ve Basınç Uyumu: Fanın debisi (hava hacmi) ve basıncı (itiş gücü), girecek malzemenin ağırlığını havada asılı tutacak hızı (transport velocity) sağlayabilmelidir.
• Boru ve Dirsek Tasarımı: Parçalama işlemi sonrası oluşan atık, pnömatik hat üzerinden taşınacaksa, kullanılacak boru çapları ve dirseklerin açıları malzemenin çökelmesini engelleyecek şekilde, fana uygun boyutlarda seçilmelidir.

Pratikte en çok yapılan hata, fan kapasitesi ne kadar yüksek olursa olsun, çıkış hattındaki boru dirseklerinin çok keskin (90 derece ve dar açılı) seçilmesi sebebiyle ufalanmış malzemenin buralarda birikerek tıkanma yaratmasıdır. Tesisinize en uygun hesaplamalar ve daha fazla bilgi için teknik ekibimizle iletişime geçebilirsiniz.

Kaliteli Parçalama Fanının Özellikleri

Kaliteli bir parçalama fanı; titreşimi sönümleyen ağır hizmet tipi çelik gövdeye, dinamik balansı alınmış rotora, aşınmaya dirençli değiştirilebilir bıçak sistemine ve yüksek enerji verimliliğine (düşük kW ile yüksek emiş) sahip olmalıdır.

Sektör standartlarına göre, 7/24 durmaksızın çalışan tesislerde ekipmanların arıza çıkarma lüksü yoktur. Bu nedenle standart havalandırma fanlarından yapısal olarak ayrılan kaliteli bir parçalama fanında şu donanımlar aranmalıdır:

Efsan ile Uzun Ömürlü ve Yüksek Performanslı Çözümler

Efsan, endüstriyel havalandırma ve pnömatik atık tahliye sistemlerinde, tesislere özel debi, basınç ve boru hattı hesaplamaları yaparak; tıkanma riskini ortadan kaldıran, yüksek enerji verimliliğine sahip parçalama fanı projeleri üretir.

Endüstriyel tesislerin kalbi üretim bandıdır ve bu bandın sorunsuz işlemesi, atık yönetiminin mekanik mükemmelliğiyle doğrudan bağlantılıdır. Efsan olarak, sadece bir fan tedariki yapmıyor; malzemenin cinsine, makinenin kesim hızına ve hedeflenen silo mesafesine göre uçtan uca mühendislik çözümleri sunuyoruz. Yıllardır uygulamada gördüğümüz üzere, doğru mühendislikle entegre edilmiş sistemler işletmelerin duruş sürelerini (downtime) sıfıra yaklaştırarak ciddi bir maliyet avantajı sağlar.

Prosesinize özel kapasite hesaplamaları, aerodinamik boru tasarımları ve uzun ömürlü fan tercihleri için Efsan uzmanlarıyla hemen iletişime geçin ve üretim hatlarınızı güvence altına alın.

Sık Sorulan Sorular (SSS)

Endüstri profesyonellerinin parçalama fanlarıyla ilgili en sık sorduğu sorular; kesici bıçakların bakım ömrü, standart havalandırma sistemleriyle değiştirilebilirliği ve pnömatik tıkanmaların nasıl önleneceği üzerine yoğunlaşmaktadır.
