Endüstriyel Plastik Radyal Fanların Kullanım Alanları ve Proses Uygulamaları

Endüstriyel proseslerde fan seçimi, yalnızca istenen debi ve basınç değerlerinin belirlenmesinden ibaret değildir. Taşınacak gazın kimyasal yapısı, korozif etkisi, sıcaklığı, nem oranı, partikül içeriği, gaz yoğunluğu (özgül ağırlığı) ve prosesin çalışma karakteristiği; fanın malzemesinden aerodinamik tasarımına kadar tüm mühendislik sürecini doğrudan etkiler.

Özellikle asit buharları, alkali gazlar ve diğer korozif kimyasalların bulunduğu proseslerde standart metal fanlar kısa sürede korozyona uğrayabilir. Bu durum yalnızca ekipman ömrünü kısaltmakla kalmaz; plansız duruşlara, bakım maliyetlerinin artmasına ve proses güvenilirliğinin azalmasına da neden olabilir.

Bununla birlikte doğru fan seçimi yalnızca uygun malzemenin belirlenmesi anlamına gelmez. Proseste taşınacak gazın debisi, statik basıncı, sıcaklığı, gaz yoğunluğu, kimyasal bileşimi ve sistem direnci birlikte değerlendirilmelidir. Özellikle gazın özgül ağırlığı; gerekli fan gücünü, motor seçimini, çark yükünü ve performans eğrilerini doğrudan etkileyen önemli bir tasarım parametresidir. Aynı hacimsel debi değerine sahip iki farklı gaz, fiziksel özellikleri nedeniyle tamamen farklı fan tasarımları gerektirebilir.

Bu yazıda plastik endüstriyel radyal fanların hangi sektörlerde ve proseslerde tercih edildiğini, hangi uygulamalarda öne çıktığını ve proses koşullarına göre fan seçiminde dikkate alınması gereken temel mühendislik kriterlerini ele alacağız.

Bu yazı ilginizi çekebilir. Asidik Ortamlar İçin Korozyona Dayanıklı ATEX Uyumlu Plastik Fan Çözümleri

1. Plastik Fan Nedir?

Plastik endüstriyel radyal fan; korozif, kimyasal ve agresif proses gazlarının güvenli şekilde taşınması için, uygulamaya uygun yüksek kimyasal dayanımlı polimer malzemelerden üretilen endüstriyel proses fanıdır. Metal fanların korozyon nedeniyle servis ömrünün sınırlı olabildiği uygulamalarda, doğru malzeme ve mühendislik tasarımıyla uzun ömürlü ve güvenilir bir çözüm sunar. Bu nedenle plastik endüstriyel radyal fanlar; kimya, galvaniz, metal kaplama, asit prosesleri, gaz yıkama sistemleri (scrubber), ilaç, gübre, batarya üretimi ve atık su arıtma gibi korozif gazların bulunduğu endüstriyel proseslerde yaygın olarak kullanılmaktadır.

Plastik fan tasarımında en önemli kriter yalnızca fanın malzemesi değildir. Taşınacak gazın kimyasal bileşimi, sıcaklığı, gaz yoğunluğu (özgül ağırlığı), nem oranı, partikül içeriği, debi, toplam basınç ve proses çalışma koşulları birlikte değerlendirilmelidir. Aynı debide çalışan iki farklı proses, gazın fiziksel ve kimyasal özellikleri nedeniyle tamamen farklı fan tasarımı, motor gücü ve malzeme seçimi gerektirebilir.

Her korozif gaz için tek bir plastik malzeme uygun değildir. Fan gövdesi, çark ve diğer prosesle temas eden bileşenlerin malzemesi; taşınacak gazın kimyasal özelliklerine, sıcaklığına ve proses şartlarına göre mühendislik hesapları ve kimyasal dayanım verileri dikkate alınarak belirlenmelidir.

Plastik Endüstriyel Radyal Fanlar Neden Tercih Edilir?

• Korozif Ortamlarda Yüksek Kimyasal Dayanım

Plastik endüstriyel radyal fanlar, uygun polimer malzeme seçimiyle birçok korozif gaz ve kimyasal proseste uzun süre güvenle çalışabilir. Doğru malzeme seçimi; fanın servis ömrünü uzatırken bakım ihtiyacını ve korozyon kaynaklı arıza riskini azaltır.

• Proses Koşullarına Göre Mühendislik Tasarımı

Her prosesin ihtiyaç duyduğu debi, toplam basınç, gaz yoğunluğu (özgül ağırlığı), sıcaklık ve sistem direnci farklıdır. Bu nedenle fan seçimi yalnızca katalog değerlerine göre değil; proses verileri, performans eğrileri ve çalışma koşulları dikkate alınarak yapılmalıdır.

• Düşük İşletme ve Bakım Maliyeti

Proses şartlarına uygun tasarlanan ve doğru malzemeyle üretilen plastik radyal fanlar; korozyon kaynaklı bakım, parça değişimi ve plansız duruş riskini azaltarak işletme sürekliliğine katkı sağlar.

2. Metal vs. Plastik Fan: Tesisiniz İçin Hangisi Doğru?

Sadece ilk yatırım maliyetine bakarak galvaniz veya paslanmaz fan seçmek, korozyon riski olan endüstrilerde yapılan en büyük hatadır. Toplam Sahip Olma Maliyeti (TCO) analiz edildiğinde plastik fanların işletme bütçenizi nasıl koruduğu netleşmektedir.

3. Galvaniz ve Metal Yüzey İşlem Tesislerinde Endüstriyel Plastik Radyal Fan Kullanımı

Galvaniz, pickling (asitleme), metal kaplama ve benzeri yüzey işlem proseslerinde kullanılan kimyasallar, yüksek korozif özellik gösteren gaz ve buharların oluşmasına neden olabilir. Bu nedenle bu proseslerde kullanılan fanlar yalnızca gerekli debi ve basıncı sağlamakla kalmamalı; aynı zamanda taşınan gazın kimyasal yapısına ve proses koşullarına uzun süre dayanabilecek şekilde tasarlanmalıdır.

Özellikle hidroklorik asit (HCl), sülfürik asit (H₂SO₄), nitrik asit (HNO₃) ve benzeri kimyasalların bulunduğu uygulamalarda, yanlış malzeme seçimi fan ömrünü önemli ölçüde kısaltabilir. Ancak doğru fan seçimi yalnızca kimyasal dayanımla sınırlı değildir. Gazın sıcaklığı, özgül ağırlığı, nem oranı, partikül içeriği, debisi, toplam statik basınç ihtiyacı ve sistem direnci birlikte değerlendirilmelidir.

Galvaniz ve metal yüzey işlem tesislerinde endüstriyel radyal fanlar başlıca aşağıdaki proseslerde kullanılmaktadır:

• Pickling (Asitleme) hatları
• Asit tankı emiş sistemleri
• Durulama ve proses tankları
• Kimyasal hazırlama ve dozaj üniteleri
• Gaz yıkama (Scrubber) sistemleri
• Kimyasal egzoz ve baca gazı transfer hatları

Fanın gövde ve çark malzemesi; proses gazının kimyasal bileşimine, sıcaklığına ve çalışma şartlarına göre belirlenmelidir. PP, PE, PVC, PVDF, FRP veya antistatik polimerler gibi farklı malzemeler, her biri farklı proses koşullarına uygun olacak şekilde değerlendirilmelidir. Tek bir malzemenin tüm kimyasallar ve tüm çalışma koşulları için uygun olduğu varsayımı doğru değildir.

Pickling (Asitleme) Hatlarında Fan Seçimi

Pickling proseslerinde hidroklorik asit (HCl) başta olmak üzere farklı asit çözeltileri kullanılabilir. Tanklardan emilen gazın debisi, kanal geometrisi, davlumbaz tasarımı, scrubber basınç kayıpları ve sistem direnci; fanın çalışma noktasını doğrudan etkiler. Bu nedenle yalnızca kimyasal dayanımı esas alarak fan seçmek yeterli değildir.

Bu tür uygulamalarda fan tasarımı; proses verileri esas alınarak gerekli hava debisi, toplam statik basınç, gaz yoğunluğu (özgül ağırlığı), motor gücü ve malzeme seçimi birlikte değerlendirilerek yapılmalıdır.

4. Kimya Tesisleri ve Asit Proseslerinde Endüstriyel Radyal Fan Uygulamaları

Kimya tesislerinde fanlar yalnızca gaz tahliyesi amacıyla değil; proses güvenliği, emisyon kontrolü ve ekipmanların güvenli çalışmasının sağlanması için prosesin ayrılmaz bir parçasıdır. Reaktörler, depolama tankları, karıştırıcılar, dozaj sistemleri, evaporatörler ve benzeri birçok ünitede oluşan gazların kontrollü şekilde taşınması, proses sürekliliği açısından kritik öneme sahiptir.

Bu uygulamalarda fan seçimi yapılırken yalnızca gerekli hava debisi dikkate alınmamalıdır. Taşınacak gazın kimyasal bileşimi, sıcaklığı, gaz yoğunluğu (özgül ağırlığı), nem oranı, partikül içeriği, patlayıcı ortam sınıfı (ATEX), sistem direnci ve prosesin çalışma karakteristiği birlikte değerlendirilmelidir. Bu parametrelerin tamamı fan performansını, motor gücünü ve malzeme seçimini doğrudan etkiler.

Kimya tesislerinde endüstriyel radyal fanlar yaygın olarak aşağıdaki proseslerde kullanılmaktadır:

• Reaktör egzoz sistemleri
• Kimyasal depolama tankları
• Asit ve alkali tank havalandırma sistemleri
• Solvent transfer ve depolama alanları
• Gaz yıkama (Scrubber) sistemleri
• Evaporasyon ve konsantrasyon prosesleri
• Kimyasal dolum ve dozaj üniteleri
• Baca gazı arıtma sistemleri

Asit Proseslerinde Fan Seçimi

Hidroklorik asit (HCl), sülfürik asit (H₂SO₄), nitrik asit (HNO₃), hidroflorik asit (HF) ve benzeri korozif kimyasalların bulunduğu proseslerde kullanılacak fanın malzemesi, taşınacak gazın kimyasal özelliklerine göre belirlenmelidir.

Ancak doğru fan seçimi yalnızca kimyasal dayanım tablosuna bakılarak yapılamaz. Gazın konsantrasyonu, sıcaklığı, nem oranı, çalışma basıncı, gaz fazı veya sıvı damlacık içeriği gibi proses parametreleri de malzeme seçimini doğrudan etkiler. Aynı kimyasal için farklı proses koşullarında farklı polimer malzemeler tercih edilebilir.

Bu nedenle fan gövdesi, çark ve prosesle temas eden tüm bileşenler; kimyasal uyumluluk verileri ile proses mühendisliği hesapları birlikte değerlendirilerek tasarlanmalıdır.

5. Gübre Üretim Tesislerinde Endüstriyel Radyal Fan Uygulamaları

Gübre üretim tesisleri; kimyasal reaksiyonların, granülasyon proseslerinin ve farklı ham maddelerin aynı üretim hattında kullanıldığı kompleks endüstriyel proseslerdir. Bu nedenle fan sistemleri yalnızca korozif gazlara değil, aynı zamanda toz yükü, nem, sıcaklık ve değişken proses koşullarına da uygun olarak tasarlanmalıdır.

Amonyak (NH₃), asit buharları ve farklı kimyasal bileşenlerin bulunduğu üretim hatlarında kullanılacak fanların; proses gazının kimyasal özellikleri kadar partikül yükü, gaz yoğunluğu (özgül ağırlığı), sıcaklığı ve sistem basıncı dikkate alınarak seçilmesi gerekir.

Gübre üretim tesislerinde endüstriyel radyal fanlar başlıca aşağıdaki uygulamalarda kullanılmaktadır:

• Amonyak (NH₃) gazı egzoz sistemleri
• Asit hazırlama ve depolama alanları
• Granülasyon ve kurutma üniteleri
• Toz toplama sistemleri
• Kimyasal egzoz hatları
• Gaz yıkama (Scrubber) sistemleri
• Baca gazı arıtma sistemleri

Amonyak (NH₃) Gazı İçin Fan Seçimi

Amonyak kullanılan proseslerde fan tasarımında yalnızca gazın kimyasal özellikleri değil; proses sıcaklığı, nem, partikül miktarı ve sistem çalışma koşulları da değerlendirilmelidir.

Özellikle granülasyon, kurutma ve ürün transfer hatlarında taşınan ince partiküller; çark geometrisi, balans ömrü ve bakım periyotları üzerinde doğrudan etkili olabilir. Bu nedenle fan tipi ve çark tasarımı, yalnızca debi ve basınca göre değil, taşınan gazın içerdiği partikül yükü ve proses karakteristiği dikkate alınarak belirlenmelidir.

Fan gövdesi ve çark malzemesi ise taşınacak gazın kimyasal yapısı, çalışma sıcaklığı, UV maruziyeti (açık saha uygulamalarında), mekanik dayanım gereksinimleri ve proses koşullarına göre seçilmelidir.

6. Solvent İçeren Proseslerde Endüstriyel Radyal Fan Seçimi

İlaç üretimi, boya, reçine, mürekkep, kozmetik ve benzeri birçok endüstriyel proseste solvent bazlı kimyasallar kullanılmaktadır. Bu proseslerde oluşan solvent buharları yalnızca kimyasal dayanım açısından değil; patlayıcı atmosfer oluşturma potansiyeli nedeniyle de fan tasarımında özel mühendislik gerektirir.

Endüstriyel radyal fan seçimi yapılırken taşınacak gazın kimyasal bileşimi, konsantrasyonu, sıcaklığı, gaz yoğunluğu (özgül ağırlığı), sistem basıncı ve proses koşulları birlikte değerlendirilmelidir. Özellikle yanıcı solventlerin bulunduğu uygulamalarda, yalnızca debi ve basınca göre fan seçimi yapılması yeterli değildir.

Endüstriyel radyal fanlar solvent içeren proseslerde başlıca aşağıdaki uygulamalarda kullanılmaktadır:

• Solvent egzoz sistemleri
• Kaplama ve coating hatları
• Ekstraksiyon prosesleri
• Solvent geri kazanım sistemleri
• Karıştırma ve reaktör egzozları
• Dolum ve transfer istasyonları
• Gaz yıkama (Scrubber) sistemleri

ATEX Plastik Fan Seçimi ve Patlayıcı Ortamlarda Fan Tasarımı

Yanıcı gazlar, solvent buharları ve patlayıcı atmosfer oluşma riski bulunan proseslerde fan seçimi; yalnızca gerekli debi ve basınç değerlerine göre yapılmamalıdır. Bu tür uygulamalarda proses güvenliği, Zone sınıflandırması, gaz grubu, sıcaklık sınıfı ve ilgili ATEX gereklilikleri birlikte değerlendirilmelidir.

ATEX plastik endüstriyel radyal fanlar; antistatik özellikte mühendislik polimerleri (örneğin PP-EL gibi iletken malzemeler), uygun mekanik tasarım ve ilgili standartlara uygun ekipmanlarla, patlayıcı ortam bulunan proseslerde güvenli çalışma amacıyla tercih edilmektedir. Ancak uygun fan seçimi; proses koşulları ve risk analizi doğrultusunda belirlenmelidir.

ATEX uygulamalarında fan seçiminde aşağıdaki kriterler dikkate alınmalıdır:

• Zone sınıflandırması (Zone 1, Zone 2, Zone 21, Zone 22)
• Gaz grubu ve sıcaklık sınıfı
• Taşınacak gazın kimyasal özellikleri
• Gaz yoğunluğu (özgül ağırlığı)
• Debi ve toplam statik basınç
• Çalışma sıcaklığı
• Antistatik fan malzemesi gereksinimi (PP-EL vb.)
• Elektrostatik yükün kontrollü şekilde topraklanması
• Motor ve elektrik ekipmanlarının ATEX uygunluğu
• İlgili ATEX direktifleri ve proses gereklilikleri

7. Batarya ve Akü Üretim Tesislerinde Endüstriyel Radyal Fan Uygulamaları

Kurşun-asit akü ve batarya üretim tesislerinde; asit dolum, şarj ve kimyasal hazırlama proseslerinde oluşan korozif gaz ve asit aerosollerinin güvenli şekilde uzaklaştırılması proses güvenliği açısından kritik öneme sahiptir.

Fan seçimi yapılırken taşınacak gazın kimyasal bileşimi, aerosol içeriği, debisi, sistem basıncı ve proses koşulları birlikte değerlendirilmelidir.

Asit Dolum Alanlarında Fan Seçimi

Sülfürik asit (H₂SO₄) aerosollerinin bulunduğu uygulamalarda fan tasarımı, korozif ortama uygun malzeme seçimi ve motorun proses gazından korunması dikkate alınarak yapılmalıdır. Özellikle motorun doğrudan gaz akışı içerisinde kaldığı uygulamalarda korozyon riski artabileceğinden, proses koşullarına uygun fan konfigürasyonları tercih edilmelidir.

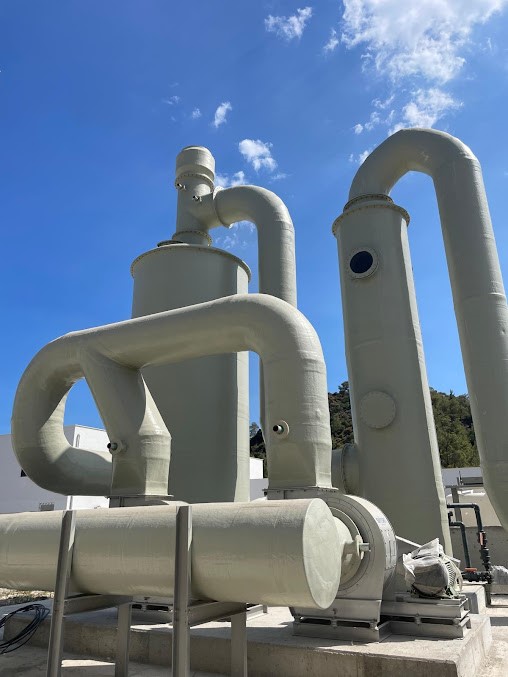

8. Scrubber (Gaz Yıkama) Sistemlerinde Endüstriyel Radyal Fan Seçimi

Scrubber (gaz yıkama) sistemleri; korozif, toksik veya zararlı proses gazlarını atmosfere verilmeden önce uygun bir yıkama sıvısıyla temas ettirerek arıtmak amacıyla kullanılan emisyon kontrol sistemleridir. Endüstriyel radyal fan ise bu sistemin gaz akışını sağlayan temel ekipmanlarından biridir ve sistem performansını doğrudan etkiler.

Korozif Gaz Scrubber Fanı Nasıl Seçilir?

Scrubber sistemlerinde fan seçimi yalnızca gerekli hava debisine göre yapılmamalıdır. Dolgu malzemeleri, püskürtme nozulları, damla tutucular, kanal sistemi ve diğer ekipmanlar önemli ölçüde basınç kaybı oluşturur. Bu nedenle fanın çalışma noktası; toplam sistem direnci, proses debisi ve çalışma koşulları dikkate alınarak belirlenmelidir.

Uygulamaya bağlı olarak fan, sistemin negatif basınç tarafında konumlandırılarak korozif gazın kontrollü şekilde scrubber ünitesinden geçirilmesi sağlanabilir. Fan gövdesi ve çark malzemesi ise taşınacak gazın kimyasal özellikleri, sıcaklığı ve proses şartları dikkate alınarak uygun mühendislik polimerlerinden seçilmelidir.

Scrubber sistemlerinde fan performansını belirleyen en önemli kriterlerden biri toplam sistem basınç kaybıdır. Dolgu yatağı, püskürtme sistemi, damla tutucu, kanal tesisatı ve baca direnci birlikte değerlendirilmeden yapılan fan seçimi; yetersiz gaz yakalama verimi, yüksek enerji tüketimi ve proses performansının düşmesine neden olabilir.

9.Boyahaneler ve VOC İçeren Proseslerde Endüstriyel Radyal Fanlar

Boyahaneler, kaplama hatları ve baskı tesislerinde oluşan uçucu organik bileşikler (VOC), proses güvenliği ve emisyon kontrolü açısından uygun fan sistemleri gerektirir. Solvent buharlarının kimyasal özellikleri, sıcaklığı ve konsantrasyonu fan malzemesinin belirlenmesinde önemli rol oynar.

Solvent Egzoz Sistemlerinde Fan Seçimi

Solvent içeren uygulamalarda fan seçimi yapılırken kimyasal dayanımın yanı sıra ATEX gereklilikleri, gaz yoğunluğu, çalışma sıcaklığı ve bakım kolaylığı birlikte değerlendirilmelidir. Özellikle boya partiküllerinin bulunduğu proseslerde fanın temizlenebilir yapıda tasarlanması uzun süreli performans açısından önemlidir.

10.Metal Kaplama ve Elektro Kaplama Tesislerinde Endüstriyel Radyal Fanlar

Krom, nikel, çinko ve benzeri elektro kaplama proseslerinde oluşan korozif gazların güvenli şekilde uzaklaştırılması hem proses güvenliği hem de ekipman ömrü açısından önemlidir.

Kaplama Hatlarında Fan Seçimi

Elektro kaplama uygulamalarında fan gövdesi ve çark malzemesi; taşınacak gazın kimyasal yapısı, sıcaklığı ve proses koşulları dikkate alınarak belirlenmelidir. Doğru malzeme seçimi, korozyona bağlı bakım maliyetlerini azaltırken sistem ömrünü artırır.

11.Laboratuvar ve Çeker Ocak Sistemlerinde Endüstriyel Radyal Fanlar

Laboratuvarlarda kullanılan çeker ocak sistemleri; asit buharları, solventler ve farklı kimyasalların güvenli şekilde uzaklaştırılması amacıyla tasarlanır. Fan sistemleri, değişken kimyasal proseslere uygun malzeme ve performans özelliklerine sahip olmalıdır.

Çeker Ocak Fanı Seçimi

Laboratuvar uygulamalarında fan seçimi yapılırken kimyasal dayanım, düşük ses seviyesi, bakım kolaylığı ve dış ortam şartları birlikte değerlendirilmelidir. Dış ortamda çalışan sistemlerde UV dayanımı ve uzun servis ömrü de dikkate alınmalıdır.

12.Atık Su Arıtma Tesislerinde H₂S Gazı ve Koku Kontrol Fanları

Atık su arıtma tesislerinde oluşan hidrojen sülfür (H₂S) ve diğer korozif gazlar, koku kontrol sistemleri ile birlikte uygun fan tasarımı gerektirir. Bu uygulamalarda fanlar, yüksek nem ve korozif çalışma koşullarına uygun olarak seçilmelidir.

H₂S Gazı İçin Fan Seçimi

Koku giderim sistemlerinde fan seçimi yapılırken gazın kimyasal özellikleri, nem oranı, sistem basınç kayıpları ve dış ortam koşulları birlikte değerlendirilmelidir. Drenaj detayları ve uygun malzeme seçimi, fanın uzun ömürlü çalışmasında önemli rol oynar.

13.Baca Gazı Arıtma (FGD) Sistemlerinde Endüstriyel Radyal Fanlar

Baca gazı arıtma (FGD) sistemleri; termik santraller, çimento fabrikaları ve ağır sanayi tesislerinde emisyon kontrolünün önemli bir parçasıdır. Gazın sıcaklığı, nem oranı ve kimyasal yapısı fan tasarımını doğrudan etkiler.

FGD Sistemlerinde Fan Seçimi

FGD uygulamalarında fan malzemesi; gaz sıcaklığı, yoğuşma riski, korozif bileşenler ve sistem çalışma koşulları dikkate alınarak belirlenmelidir. Doğru fan tasarımı, sistem verimliliğini artırırken bakım maliyetlerinin azaltılmasına da katkı sağlar.

Projenizi Güvenceye Alın: Tesisinizde yukarıda saydığımız proseslerden hangisi olursa olsun, standart dışı çözümler yerine mühendislik temelli yaklaşımlar için Efsan teknik ekibinden hemen teklif talep edin.
