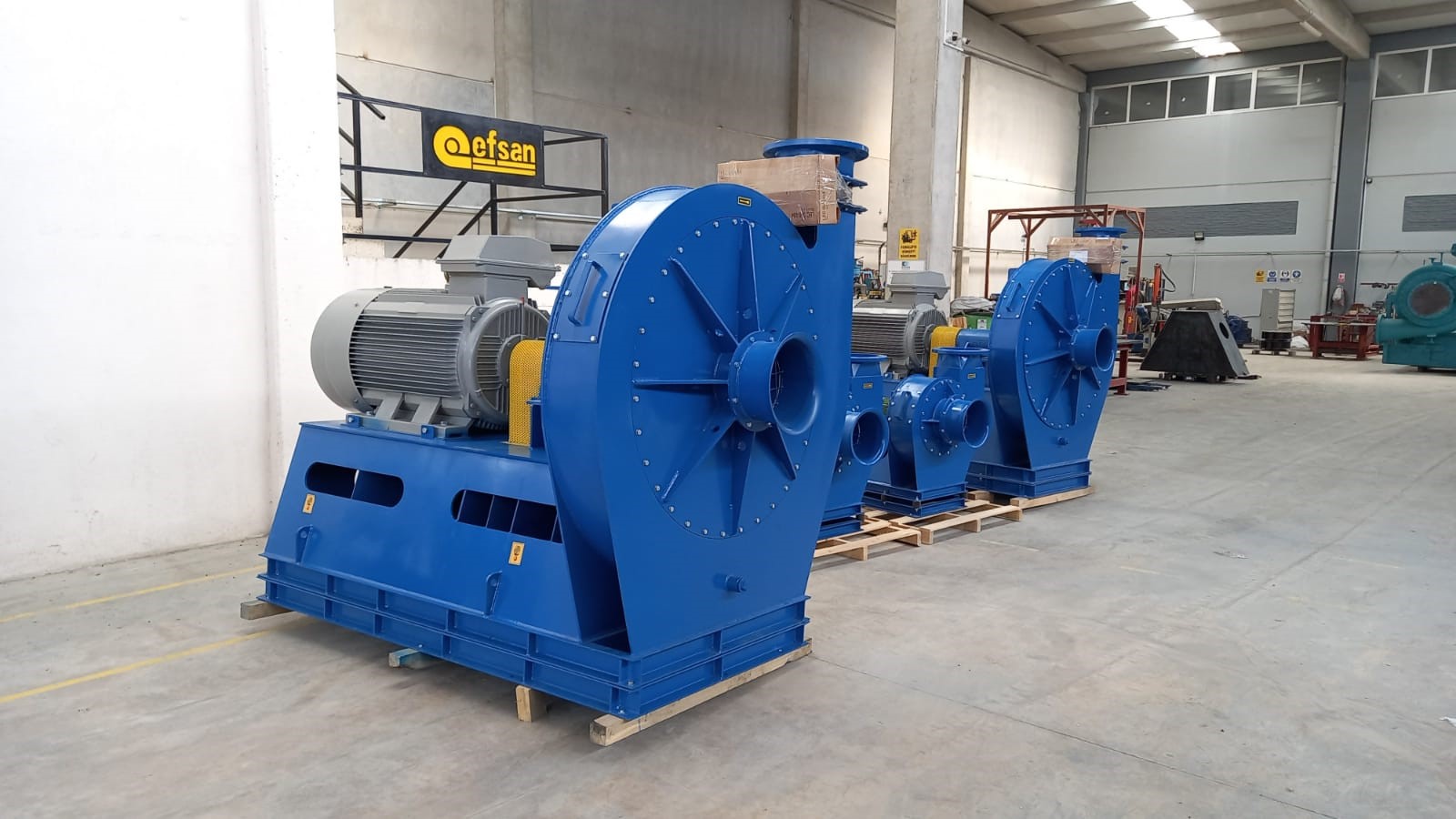

Çimento Fabrikalarında Kullanılan Radyal Fanlar

Çimento üretimi, yüksek sıcaklık, yoğun toz yükü ve kesintisiz çalışma gereksiniminin aynı anda bulunduğu en ağır endüstriyel proseslerden biridir. Döner fırınlar, değirmenler, filtre sistemleri ve klinker soğutucular birbirine bağlı olarak çalışır. Bu ekipmanlardan herhangi birinde oluşabilecek hava akışı problemi yalnızca ilgili ekipmanı değil, tüm üretim hattının performansını doğrudan etkileyebilir.

Bu nedenle çimento tesislerinde kullanılan radyal fanlar, yalnızca hava veya proses gazı taşımakla görevli ekipmanlar değildir. Yanma havasının sağlanması, sıcak gazların taşınması, toz toplama sistemlerinin çalıştırılması, klinkerin soğutulması ve pnömatik taşıma sistemlerinin beslenmesi gibi birçok kritik proses doğrudan fan performansına bağlıdır. Fanın sağlayacağı debi, statik basınç, çalışma kararlılığı ve mekanik dayanım, üretim sürekliliği açısından temel mühendislik parametreleri arasında yer alır.

Çimento sektöründe fan seçimi çoğu zaman yalnızca debi ve basınç değerleri üzerinden değerlendirilmektedir. Ancak fanın çalışacağı gazın sıcaklığı, partikül yükü, aşındırıcılığı, gaz yoğunluğu, sistem direnci, çalışma rejimi ve bakım koşulları dikkate alınmadan yapılan seçimler; düşük verim, yüksek enerji tüketimi, plansız duruşlar ve ekipman ömrünün kısalması gibi önemli işletme sorunlarına neden olabilir.

Özellikle Primer Hava Fanı (Primary Air Fan), ID Fan (Induced Draft Fan), Klinker Soğutma Fanları (Clinker Cooler Fan) ve Havalı Bant (Air Slide) Fanları, çimento prosesinin en kritik fan grupları arasında yer alır. Bu fanların her biri farklı çalışma karakteristiğine sahip olduğundan, tek bir fan tasarımının tüm uygulamalarda kullanılması doğru bir mühendislik yaklaşımı değildir.

Bu yazıda, çimento fabrikalarında kullanılan radyal fanların proses içerisindeki görevleri, fan tiplerine göre çalışma prensipleri, seçim kriterleri ve tasarım sırasında dikkate alınması gereken temel mühendislik parametreleri ele alınacaktır. Ayrıca özellikle yüksek basınç gerektiren Primer Hava Fanları ve döner fırın sistemlerinde kullanılan uygulamalar ayrıntılı olarak incelenecektir.

Çimento Fabrikalarında Kullanılan Radyal Fanlar

Çimento üretim prosesinde farklı çalışma koşullarına sahip birçok radyal fan kullanılır. Her fan; çalıştığı sıcaklık, taşıdığı gaz, ihtiyaç duyulan basınç ve proses içerisindeki görevine göre farklı mühendislik kriterleriyle tasarlanır. Aşağıda çimento tesislerinde en yaygın kullanılan radyal fan tipleri yer almaktadır.

Primer Hava Fanı (Primary Air Fan)

Primer hava fanları, döner fırın brülörüne yanma havasını sağlayan yüksek basınçlı fanlardır. Kararlı hava akışı ve yeterli statik basınç, alev stabilitesi ve yakıtın verimli yanması açısından kritik öneme sahiptir.

ID Fan (Induced Draft Fan)

ID fanlar, döner fırın ve proses ekipmanlarından çıkan sıcak gazları filtre sistemine ve bacaya taşıyan emiş fanlarıdır. Yüksek sıcaklık, toz yükü ve sürekli çalışma koşullarına uygun olarak tasarlanmalıdır.

Klinker Soğutma Fanları (Clinker Cooler Fan)

Klinker soğutma fanları, soğutucu ızgaranın altına hava vererek klinkerin kontrollü şekilde soğutulmasını sağlar. Fan performansı, hem klinker kalitesini hem de atık ısı geri kazanım verimini doğrudan etkileyebilir.

Farin Değirmeni Fanı (Raw Mill Fan)

Raw Mill fanları, değirmen sistemindeki gaz sirkülasyonunu sağlayarak öğütme ve kurutma prosesine katkıda bulunur. Çalışma noktası, değirmen kapasitesi ve sistem direnci dikkate alınarak belirlenmelidir.

Kömür Değirmeni Fanı (Coal Mill Fan)

Kömür değirmeni fanları, öğütülen kömürün taşınması ve kurutulmasında görev alır. Patlayıcı ortam riski nedeniyle sızdırmazlık, sıcaklık kontrolü ve güvenli çalışma kriterleri ön plandadır.

Ayırıcı Fanı (Separator Fan)

Separator fanları, ince ve iri malzemenin ayrıştırılmasını sağlayan hava akışını oluşturur. Fan karakteristiği, değirmen verimi ve ürün inceliği üzerinde önemli etkiye sahiptir.

Bag Filter Fan:

Toz tutma sistemlerinde, filtre torbalarından geçen havayı emen ve sistemin negatif basıncını sağlayan fandır

Havalı Bant Fanı (Air Slide Fan)

Havalı bant fanları, ince toz halindeki çimento ve farin gibi malzemelerin hava ile akışkanlaştırılarak taşınmasını sağlar. Kararlı ve düşük pulsasyonlu hava akışı, sistemin verimli çalışması açısından önemlidir.

Primer Hava Fanı (Primary Air Fan): Döner Fırın, Alev Borusu ve Yanma Verimine Etkisi

Bu yazı ilginizi çekebilir. Endüstriyel Radyal Fanlarda En Sık Karşılaşılan Problemler ve Çözüm Önerileri

Primer Hava Fanı (Primary Air Fan), çimento fabrikalarında döner fırının kararlı ve verimli çalışmasını sağlayan en kritik fanlardan biridir. Bu fanın temel görevi, brülöre (burner) gerekli primer havayı sağlayarak yakıtın taşınmasına, alevin oluşmasına ve yanmanın kontrol altında gerçekleşmesine katkıda bulunmaktır. Sağlanan hava miktarı kadar, havanın yeterli statik basınca sahip olması ve kararlı şekilde iletilmesi de proses açısından büyük önem taşır.

Primer hava, alev borusu (Burner Pipe) üzerinden döner fırına gönderilir. Alev borusu içerisinde ilerleyen bu hava akışı; kömür tozu, petrokok veya alternatif yakıtların taşınmasına yardımcı olurken aynı zamanda alevin şekli, uzunluğu ve stabilitesini de doğrudan etkiler. Bu nedenle primer hava fanının performansı yalnızca bir fan kapasitesi konusu değil, aynı zamanda yanma verimi ve klinker üretim kalitesiyle doğrudan ilişkilidir.

Yanlış seçilmiş veya proses ihtiyacını karşılamayan bir Primer Hava Fanı; yetersiz hava basıncı, düzensiz yakıt beslemesi ve kararsız alev oluşumu gibi problemlere neden olabilir. Bunun sonucunda yakıt tüketimi artabilir, yanma verimi düşebilir ve döner fırının çalışma rejimi olumsuz etkilenebilir. Özellikle alternatif yakıt kullanım oranının yüksek olduğu modern çimento tesislerinde primer hava sisteminin doğru tasarlanması çok daha kritik hale gelmiştir.

Primer Hava Fanlarında en önemli mühendislik kriterlerinden biri, istenen yüksek statik basıncın mümkün olan en yüksek verimle elde edilmesidir. Sadece hedef basınca ulaşmak yeterli değildir; fanın çalışma eğrisi, değişken proses koşullarında kararlı performans göstermeli ve geniş çalışma aralığında verimini koruyabilmelidir.

Yüksek basınç gerektiren uygulamalarda bazı sistemlerde çok kademeli fan çözümleri tercih edilmektedir. Ancak uygun aerodinamik tasarım ile aynı basınç değerlerinin tek kademeli (Single Stage) radyal fanlarla elde edilmesi mümkündür. Tek kademeli tasarımlar; daha sade mekanik yapı, daha düşük bakım ihtiyacı, daha yüksek mekanik güvenilirlik ve enerji verimliliği gibi önemli avantajlar sağlayabilir. Fan seçimi yapılırken sistemin ihtiyaç duyduğu gerçek basınç ve debi değerlerinin doğru belirlenmesi, en uygun çözümün oluşturulması açısından temel mühendislik adımıdır.

Primer Hava Fanı tasarımında yalnızca aerodinamik performans değil; rotor dayanımı, mil tasarımı, yataklama sistemi, titreşim seviyesi ve balans kalitesi de uzun süreli ve güvenilir işletme açısından değerlendirilmelidir. Döner fırınlar sürekli çalışan prosesler olduğundan, bu fanlarda oluşabilecek plansız arızalar yalnızca ekipmanı değil, üretim sürekliliğini de doğrudan etkileyebilir.

ID Fan (Induced Draft Fan): Çimento Prosesinde Gaz Akışı ve Sistem Kararlılığı

ID Fan (Induced Draft Fan), çimento fabrikalarında döner fırın, ön ısıtıcı (preheater), kalsinatör ve toz tutma sistemlerinden geçen sıcak proses gazını filtre sistemine ve bacaya taşıyan emiş fanıdır. Bu fanlar, yalnızca gazın tahliyesini sağlamakla kalmaz; fırın sistemi içerisindeki gaz akışının sürekliliğini ve proses basınç dengesini de kontrol eder.

Çimento proseslerinde çalışan ID fanlar, yüksek sıcaklık, aşındırıcı toz, değişken gaz yoğunluğu ve sürekli işletme koşullarına maruz kalır. Bu nedenle fan tasarımı yapılırken yalnızca debi ve statik basınç değerleri değil; çalışma sıcaklığı, gaz kompozisyonu, partikül yükü, aşınma karakteristiği ve sistem direnci birlikte değerlendirilmelidir.

Bir ID Fan’ın çalışma performansı, ön ısıtıcı siklonlarından torbalı filtreye kadar tüm gaz hattını doğrudan etkiler. Fan kapasitesinin yetersiz olması veya çalışma noktasından uzaklaşması; gaz akışının bozulmasına, proses veriminin düşmesine ve enerji tüketiminin artmasına neden olabilir. Bu nedenle ID Fan seçimi, yalnızca bir fan seçimi değil, tüm gaz hattının aerodinamik tasarımının bir parçası olarak ele alınmalıdır.

ID Fan Tasarımında Dikkate Alınması Gereken Mühendislik Kriterleri

Çimento tesislerinde kullanılan ID fanlar, standart endüstriyel fanlara göre çok daha ağır çalışma şartlarına sahiptir. Uzun ömürlü ve güvenilir bir işletme için aşağıdaki mühendislik kriterleri tasarım aşamasında değerlendirilmelidir.

• Çalışma ve maksimum pik gaz sıcaklığı
• Gazın içerdiği toz miktarı ve partikül özellikleri
• Fan giriş ve çıkışındaki sistem direnci
• Rotorun yüksek sıcaklık altında mekanik dayanımı
• Aşınmaya maruz kalan bölgelerde uygun malzeme veya aşınma koruması
• Mil ve yatak sisteminin sıcaklıktan korunması
• Düşük titreşim seviyesinde çalışacak rotor balansı
• Bakım ve periyodik kontrolleri kolaylaştıracak mekanik tasarım

Bu kriterlerin birlikte değerlendirilmesi, fanın yalnızca istenilen performansı sağlaması için değil, uzun süre güvenilir şekilde çalışabilmesi için de önemlidir.

Klinker Soğutma Fanları (Clinker Cooler Fan)

Klinker soğutma fanları (Clinker Cooler Fan), döner fırından çıkan klinkerin kontrollü şekilde soğutulmasını sağlayan fanlardır. Soğutucu ızgaranın (grate cooler) altına verilen hava sayesinde klinkerin sıcaklığı düşürülürken, oluşan sıcak hava da yanma sisteminde değerlendirilerek enerji geri kazanımına katkı sağlar.

Bu fanların performansı yalnızca klinkerin soğutulmasını değil, soğutucu verimini, fırın işletmesini ve tesisin toplam enerji tüketimini de doğrudan etkiler. Bu nedenle fan seçimi yapılırken yalnızca gerekli hava debisi değil; fanın oluşturacağı statik basınç, çalışma verimi ve değişken proses koşullarındaki performansı birlikte değerlendirilmelidir.

Klinker soğutucularda kullanılan fanlar genellikle FN1, FN2, FN3 gibi farklı bölgelere göre isimlendirilir. Her fan, bulunduğu soğutma bölgesinin ihtiyaç duyduğu hava miktarı ve basınca göre ayrı ayrı seçilir. Bu nedenle tüm bölgelerde aynı karakteristikte fan kullanılması doğru bir mühendislik yaklaşımı değildir.

Havalı Bant Fanları (Air Slide Fan)

Havalı bant fanları (Air Slide Fan), çimento, farin ve diğer ince taneli malzemelerin hava ile akışkanlaştırılarak taşınmasını sağlayan sistemlerde kullanılır. Düşük basınçlı ve kararlı hava akışı oluşturarak malzemenin hava oluğu (air slide) içerisinde düzenli şekilde ilerlemesine yardımcı olur.

Bu uygulamalarda fanın sağlayacağı hava miktarı kadar, kararlı ve sürekli hava akışı da önemlidir. Yetersiz hava debisi veya basıncı, malzemenin akışkanlığını kaybetmesine ve taşıma performansının düşmesine neden olabilir. Bu nedenle fan seçimi yapılırken sistem uzunluğu, hava oluğu tasarımı ve proses ihtiyacı birlikte değerlendirilmelidir.

Çimento Fanlarında Malzeme Birikimi ve Aşınma

Çimento proseslerinde çalışan radyal fanlar; yüksek toz yükü, aşındırıcı partiküller ve sürekli işletme koşulları nedeniyle diğer endüstriyel fanlara göre çok daha ağır şartlarda çalışır. Özellikle farin, klinker ve fırın tozu taşıyan fanlarda malzeme birikimi ve abrazyona bağlı aşınma, fan performansını ve mekanik ömrünü doğrudan etkileyen iki temel problemdir.

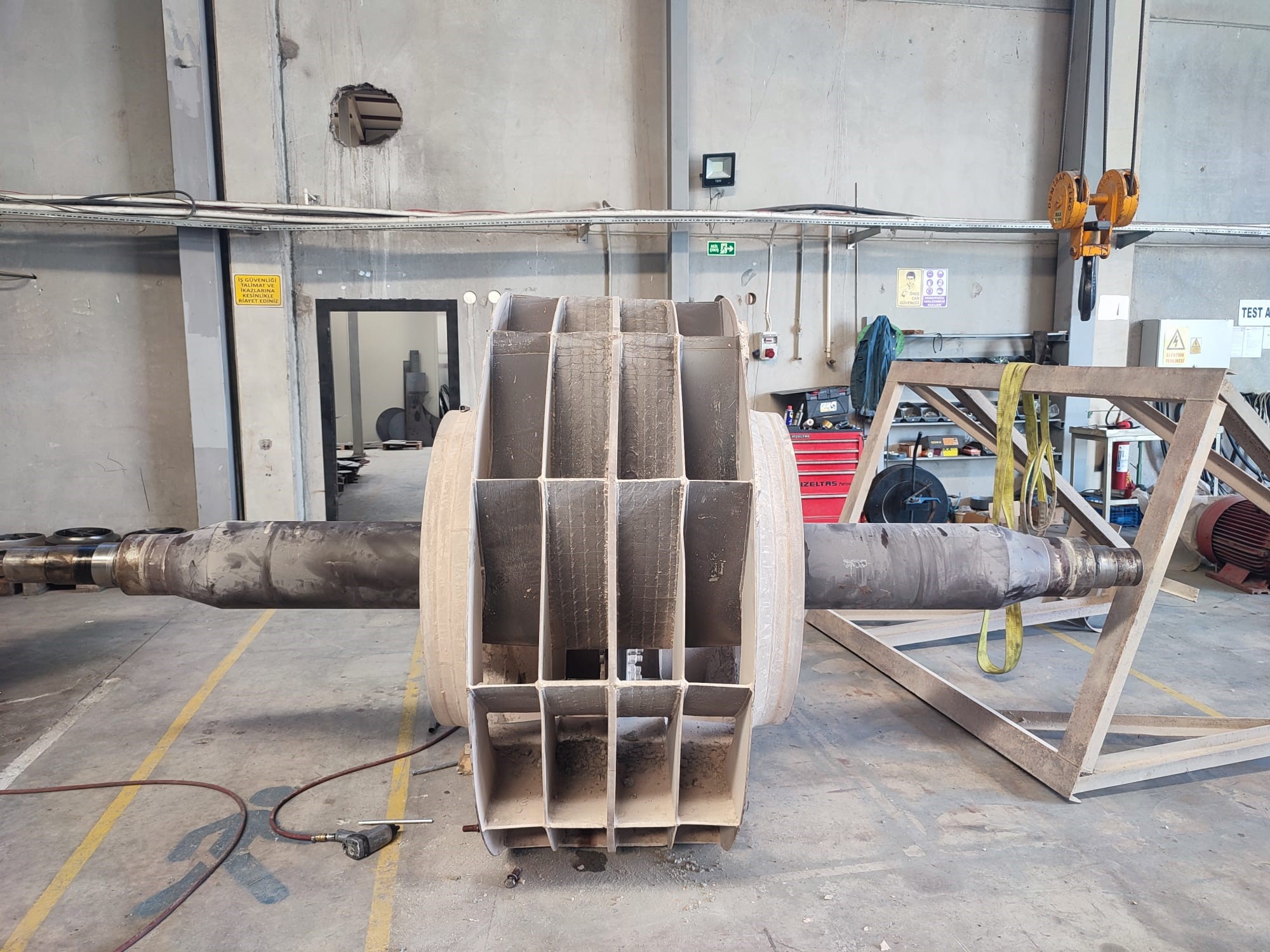

Rotor Tasarımı Malzeme Birikimini Doğrudan Etkiler

Tozlu gaz uygulamalarında en sık karşılaşılan sorunlardan biri, fan rotoru üzerinde zamanla malzeme birikmesidir. Rotor kanatları üzerinde oluşan düzensiz birikimler, rotorun kütle dağılımını değiştirerek balansın bozulmasına ve titreşim seviyelerinin artmasına neden olabilir.

Bu nedenle çimento proseslerinde kullanılacak fanlarda yalnızca dayanıklı malzeme seçimi yeterli değildir. Rotor geometrisi, kanat yapısı ve akış tasarımı, malzemenin rotor üzerinde tutunmasını en aza indirecek şekilde tasarlanmalıdır. Uygun rotor tasarımı, hem daha kararlı çalışma sağlar hem de bakım periyotlarının uzamasına katkıda bulunur.

Aşınmaya Karşı Doğru Koruma Yöntemleri

ID Fan, Separator Fan ve diğer yüksek toz yüküne sahip uygulamalarda gaz içerisindeki partiküller zamanla rotor kanatları ve salyangoz gövdesinde aşınmaya neden olabilir. Bu nedenle fanın aşınmaya maruz kalan bölgelerinde uygun koruma yöntemlerinin uygulanması, ekipman ömrünü önemli ölçüde artırır.

Aşınma riski yüksek uygulamalarda tercih edilen yöntemlerden bazıları şunlardır:

• Aşınmaya dayanıklı çeliklerin kullanılması
• Rotor ve gövdenin kritik bölgelerine aşınma plakaları (Wear Plate) uygulanması
• Değiştirilebilir aşınma plakaları ile bakım süresinin kısaltılması
• Gaz akışına uygun rotor tasarımı ile partikül çarpma etkisinin azaltılması

Her çimento prosesi aynı aşınma karakteristiğine sahip değildir. Bu nedenle kullanılacak malzeme ve aşınma koruma yöntemi; gaz hızı, partikül boyutu, toz yükü ve çalışma sıcaklığı birlikte değerlendirilerek belirlenmelidir.

Tesisinizin prosesine özel radyal fan tasarımı, gelişmiş tek kademeli primer fanlar, yedekleme (standby) stratejileri ve teknik şartname desteği için Efsan uzman mühendis kadromuzla hemen iletişime geçin.

Sıkça Sorulan Sorular

Çimento tesislerinde kritik fanlar yedeklenmeli midir?

Üretim sürekliliğinin kritik olduğu çimento tesislerinde, özellikle Primer Hava Fanı, ID Fan ve Klinker Soğutma Fanı gibi prosesi doğrudan etkileyen fanlar için yedek fan (standby fan) veya uygun bir yedekleme stratejisi değerlendirilmesi tavsiye edilir.

Bu fanlarda meydana gelebilecek beklenmedik bir arıza veya planlı bakım ihtiyacında, yedek fanın devreye alınabilmesi üretimin uzun süre durmasını önleyebilir ve bakım çalışmalarının daha kontrollü şekilde gerçekleştirilmesine olanak sağlayabilir. Özellikle sürekli üretim yapan tesislerde, yedekleme stratejisi işletme sürekliliği ve bakım planlaması açısından önemli bir mühendislik yaklaşımıdır.

Çimento fabrikalarında en kritik radyal fan hangisidir?

Tek bir fanı en kritik ekipman olarak değerlendirmek doğru değildir. Ancak Primer Hava Fanı (Primary Air Fan), ID Fan (Induced Draft Fan) ve Klinker Soğutma Fanları, döner fırın ve üretim sürekliliği üzerinde doğrudan etkili oldukları için çimento prosesinin en kritik fanları arasında yer alır. Bu fanların performansı, üretim kapasitesi ve proses kararlılığı açısından büyük önem taşır.

Primer Hava Fanı neden yüksek basınç üretmelidir?

Primer Hava Fanı, brülöre gönderilen havanın yeterli statik basınca sahip olmasını sağlamalıdır. Bu basınç; yakıtın taşınması, alevin oluşumu ve yanmanın kararlı şekilde devam etmesi açısından kritik öneme sahiptir. Yetersiz basınç, yanma performansını ve fırın verimini olumsuz etkileyebilir.

Primer Hava Fanı ile PA Fan aynı ekipman mıdır?

Evet. Primer Hava Fanı, Primary Air Fan ve PA Fan terimleri aynı ekipmanı ifade eder. Bazı tesislerde Primer Fan veya Burner Fan olarak da adlandırılabilir.

ID Fan nedir?

ID Fan (Induced Draft Fan), döner fırın ve proses ekipmanlarından çıkan sıcak gazları filtre sistemine ve bacaya taşıyan emiş fanıdır. Aynı zamanda fırın içerisindeki gaz akışının ve proses basıncının kontrol edilmesine yardımcı olur.

Çimento fanlarında en sık görülen arızalar nelerdir?

En sık karşılaşılan problemler arasında rotor aşınması, malzeme birikimine bağlı balans bozukluğu, titreşim artışı, rulman arızaları ve yüksek sıcaklığın neden olduğu mekanik sorunlar yer alır. Bu problemlerin büyük bölümü doğru fan tasarımı, düzenli bakım ve uygun işletme koşullarıyla önlenebilir.

Fan rotorunda malzeme birikmesi neden önemlidir?

Rotor üzerinde oluşan malzeme birikimi, rotorun balansını bozarak titreşim seviyesinin artmasına neden olabilir. Uzun süre devam eden titreşimler ise rulmanlar, mil ve diğer döner ekipmanlar üzerinde ilave mekanik yük oluşturabilir. Bu nedenle rotor tasarımının malzeme birikimini en aza indirecek şekilde yapılması önemlidir.

Çimento fanlarında aşınma nasıl azaltılabilir?

Aşınmanın yoğun olduğu uygulamalarda rotor ve gövdenin kritik bölgelerinde aşınmaya dayanıklı malzemeler veya değiştirilebilir aşınma plakaları kullanılabilir. Bunun yanında uygun rotor geometrisi ve doğru gaz akışı tasarımı da aşınma hızının azaltılmasına katkı sağlar.

Klinker soğutma fanlarında FN1, FN2 ve FN3 neyi ifade eder?

FN1, FN2 ve FN3 ifadeleri, klinker soğutucu üzerindeki farklı hava bölgelerinde çalışan fanları tanımlamak için kullanılır. Her bölgenin ihtiyaç duyduğu hava debisi ve basınç farklı olduğundan fan seçimleri de proses koşullarına göre yapılmalıdır.

Havalı bant (Air Slide) fanlarının görevi nedir?

Havalı bant fanları; çimento, farin ve benzeri ince toz malzemelerin hava ile akışkanlaştırılarak taşınmasını sağlar. Kararlı hava akışı, sistemin kesintisiz ve verimli çalışması açısından önemlidir.

Çimento proseslerinde fan seçimi yapılırken hangi kriterler dikkate alınmalıdır?

Fan seçiminde yalnızca debi ve statik basınç değerleri yeterli değildir. Çalışma sıcaklığı, gaz yoğunluğu, toz yükü, aşınma riski, sistem direnci, enerji verimliliği ve bakım koşulları birlikte değerlendirilerek uygulamaya uygun fan belirlenmelidir.
