AMCA Standartları Nedir? Endüstriyel Fanlarda AMCA 210, AMCA 204 ve Fan Performans Testleri

Endüstriyel fan seçiminde yalnızca debi ve basınç değerlerinin bilinmesi yeterli değildir. Bir fanın belirtilen performansı hangi test yöntemiyle sağladığı, rotor balansının hangi kriterlere göre değerlendirildiği, titreşim seviyelerinin nasıl ölçüldüğü ve gerektiğinde ses performansının nasıl belirlendiği de önemlidir.

Bu noktada AMCA (Air Movement and Control Association International) tarafından yayımlanan standartlar, fan üreticileri ve kullanıcıları için önemli bir teknik referans oluşturur.

Özellikle radyal fanlar, santrifüj fanlar, endüstriyel proses fanları ve yüksek basınçlı fanlar için AMCA standartları; performans testleri, balans, titreşim ve akustik ölçümler konusunda ortak bir teknik yaklaşım sağlar.

Bu yazıda AMCA’nın fan sektöründeki rolünü ve özellikle AMCA 210, AMCA 204 ve AMCA 300 standartlarının ne anlama geldiğini inceleyeceğiz. Ayrıca fan performans testlerinde AMCA ile ASME standartları arasındaki farklara da değineceğiz.

AMCA Nedir?

AMCA, Air Movement and Control Association International ifadesinin kısaltmasıdır.

AMCA; fanlar, hava hareket ekipmanları ve hava kontrol ekipmanları konusunda standartlar, test yöntemleri ve teknik yayınlar geliştiren uluslararası bir kuruluştur.

Fan sektöründe AMCA standartlarının temel amacı, farklı üreticilerin performans verilerinin tanımlanmış ve tekrarlanabilir test yöntemleriyle belirlenebilmesini sağlamaktır.

Örneğin bir santrifüj fan için:

• Hava debisi
• Statik basınç
• Toplam basınç
• Fan gücü
• Devir sayısı
• Fan verimi

gibi değerler belirli test koşulları altında ölçülür.

Bu sayede fan üreticisinin verdiği performans değerleri daha anlamlı şekilde değerlendirilebilir.

Bu yazı ilginizi çekebilir. Endüstriyel Tozsuzlaştırma Sistemleri: Fan, Filtre ve Emiş Sistemleri Nasıl Tasarlanır?

Endüstriyel Fanlarda AMCA Neden Önemlidir?

Bir fanın teknik datasheet’inde örneğin:

50.000 m³/h @ 5.000 Pa

ifadesinin bulunması tek başına yeterli değildir.

Bu değerin:

• hangi hava yoğunluğunda,
• hangi devirde,
• hangi test düzeneğinde,
• hangi basınç tanımı kullanılarak,
• hangi ölçüm yöntemiyle,
• hangi toleranslar içerisinde

elde edildiğinin bilinmesi gerekir.

Özellikle EPC projelerinde ve proses fanı uygulamalarında, farklı fan üreticilerinin tekliflerini karşılaştırırken bu konu büyük önem taşır.

AMCA standartlarının sağladığı temel avantajlardan biri, fan performansının değerlendirilmesi için ortak bir teknik çerçeve oluşturmasıdır.

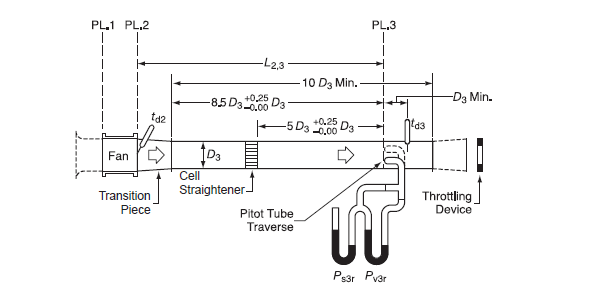

AMCA 210 Nedir?

Fan Aerodinamik Performans Test Standardı

Fan sektöründe en çok karşılaşılan AMCA standartlarından biri AMCA 210‘dur.

AMCA 210, fanların ve hava hareket cihazlarının laboratuvar koşullarında aerodinamik performansının belirlenmesi için kullanılan test yöntemlerini tanımlar.

Standart kapsamında fan performansının belirlenmesinde kullanılan temel parametreler arasında:

• Hava debisi
• Basınç
• Güç
• Devir
• Hava yoğunluğu
• Fan verimi

bulunur.

Bu nedenle AMCA 210, bir fanın performans eğrisinin oluşturulması ve çalışma noktalarının doğrulanması açısından önemli bir referanstır.

AMCA 210 Fan Performans Testinde Neler Ölçülür?

Bir fan performans testinde temel amaç, fanın farklı çalışma noktalarında nasıl davrandığını belirlemektir.

Örneğin test sırasında farklı debi noktalarında:

Debi → Basınç → Güç → Verim

ilişkisi belirlenebilir.

Bunun sonucunda fanın performans eğrileri oluşturulur.

Tipik bir fan performans eğrisinde debi arttıkça fanın sağlayabildiği basıncın nasıl değiştiği görülebilir. Aynı zamanda güç ve verim değerleri de değerlendirilerek fanın çalışma noktası analiz edilir.

Bu özellikle proses fanlarında önemlidir.

Çünkü yalnızca:

“Fan 50.000 m³/h hava sağlıyor.”

demek yerine;

“Fan 50.000 m³/h debide 5.000 Pa basınç sağlıyor ve bu çalışma noktasında belirli bir güç tüketimiyle çalışıyor.”

şeklinde değerlendirme yapılması gerekir.

Fan Performans Eğrisi Neden Önemlidir?

Fan seçiminde en kritik konulardan biri, fanın sistem çalışma noktasına doğru şekilde oturmasıdır.

Sistemin ihtiyaç duyduğu:

• Debi
• Statik basınç
• Toplam basınç

değerleri belirlendikten sonra fanın performans eğrisi üzerinde uygun çalışma noktası seçilir.

Yanlış fan seçimi;

• Gereğinden yüksek enerji tüketimine,
• Yetersiz hava debisine,
• Aşırı titreşime,
• Gürültüye,
• Motorun gereksiz büyük seçilmesine,
• Sistemin proses performansının düşmesine

neden olabilir.

Bu nedenle fan performansının standartlaştırılmış bir test yöntemiyle belirlenmesi, özellikle yüksek kapasiteli endüstriyel fanlarda önem taşır.

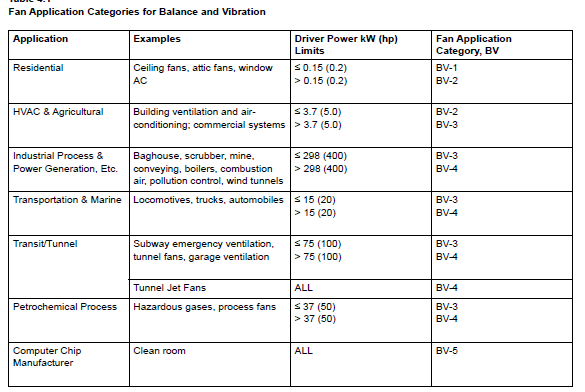

AMCA 204 Nedir?

Fan Balans ve Titreşim Standardı

Fan performansı kadar önemli bir diğer konu da rotorun mekanik davranışıdır.

AMCA 204, fanlarda balans kalitesi ve titreşim seviyeleri ile ilgili gereklilikleri ele alan standartlardan biridir.

Bir fan rotorunun yeterli balans kalitesine sahip olmaması durumunda çalışma sırasında merkezkaç kuvvetleri oluşur.

Bu durum:

• Yatak yüklerinin artmasına,
• Mil üzerinde dinamik yük oluşmasına,
• Kaplin problemlerine,
• Titreşim seviyesinin yükselmesine,
• Yatak ömrünün azalmasına,
• Fan ve motor üzerinde mekanik problemlere

neden olabilir.

Bu nedenle özellikle yüksek devirli ve yüksek güçlü endüstriyel fanlarda rotor balansı kritik bir konudur.

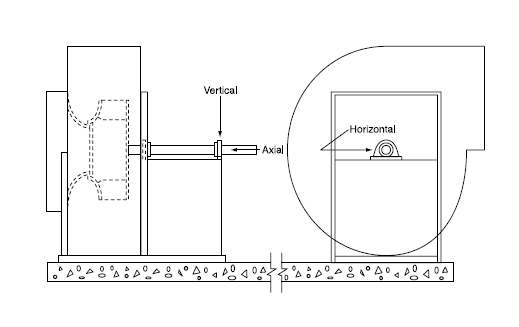

AMCA 204’te Fan Titreşimi

Balans kalitesi ile titreşim aynı şey değildir.

Balans, rotorun kütle dağılımının düzgünlüğüyle ilgilidir.

Titreşim ise fanın çalışma sırasında ortaya çıkan mekanik hareketinin ölçülmesidir.

Fan titreşiminin nedeni yalnızca balanssızlık olmayabilir.

Örneğin:

• Rulman problemleri
• Mil eğriliği
• Kaplin hizasızlığı
• Rotor deformasyonu
• Gevşek bağlantılar
• Aerodinamik problemler
• Rezonans
• Yabancı madde birikmesi

de titreşime neden olabilir.

Bu nedenle endüstriyel fanlarda yalnızca rotorun balanslanması değil, fanın çalışma sırasında oluşturduğu titreşim seviyesinin de kontrol edilmesi gerekir.

AMCA 204 ve Rotor Balansı

Endüstriyel radyal fanlarda rotor balansı genellikle üretim sürecinin önemli bir parçasıdır.

Özellikle:

• Büyük çaplı rotorlar
• Yüksek devirli fanlar
• Yüksek güçlü fanlar
• Yüksek basınçlı fanlar
• Sürekli çalışan proses fanları

için balans kalitesi daha da önem kazanır.

Rotorun balanslanması sonrasında fanın çalışma koşullarındaki titreşim değerleri kontrol edilerek mekanik performans doğrulanabilir.

Bu yaklaşım, fanın uzun süreli ve güvenilir şekilde çalışmasına katkı sağlar.

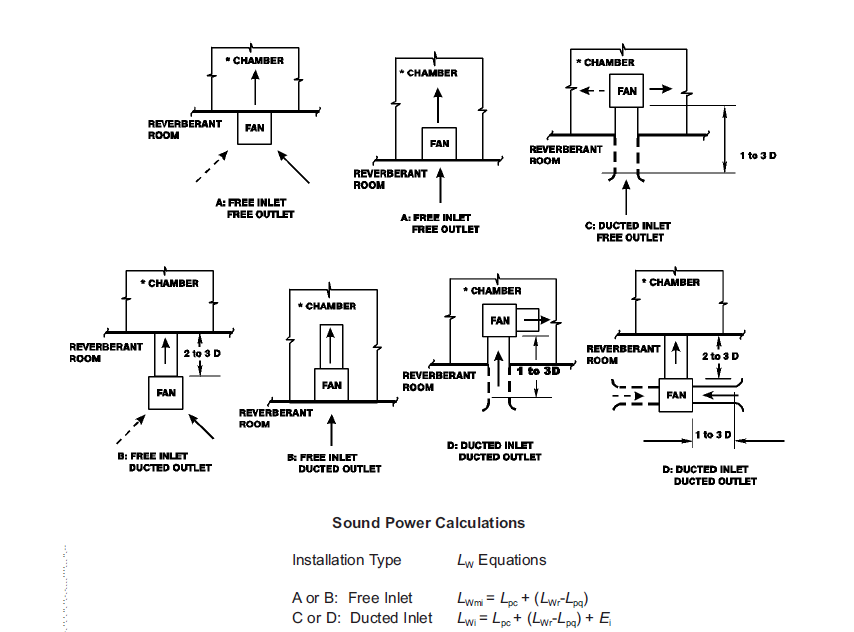

AMCA 300 Nedir?

Fanlarda Ses Testi

Fan performansı yalnızca debi ve basınçtan ibaret değildir.

Bazı projelerde fanın oluşturduğu ses seviyesi de önemli bir tasarım kriteridir.

AMCA 300, fanların havadan yayılan ses performansının belirlenmesine yönelik test yöntemlerinden biridir.

Standart, fanın oluşturduğu sesin laboratuvar koşullarında değerlendirilmesi için reverberasyon odası (reverberation room) yöntemini kullanır.

AMCA 210, AMCA 204 ve AMCA 300 Arasındaki Fark

Bu üç standart zaman zaman birlikte anılsa da aynı konuyu kapsamazlar.

Başka bir ifadeyle:

AMCA 210 → Fan ne kadar hava ve basınç sağlıyor?

AMCA 204 → Fan mekanik olarak ne kadar dengeli ve ne kadar titreşim oluşturuyor?

AMCA 300 → Fan ne kadar ses oluşturuyor?

Bu standartlar birbirinin alternatifi değildir. İhtiyaca göre aynı fan projesinde birden fazla standart referans alınabilir.

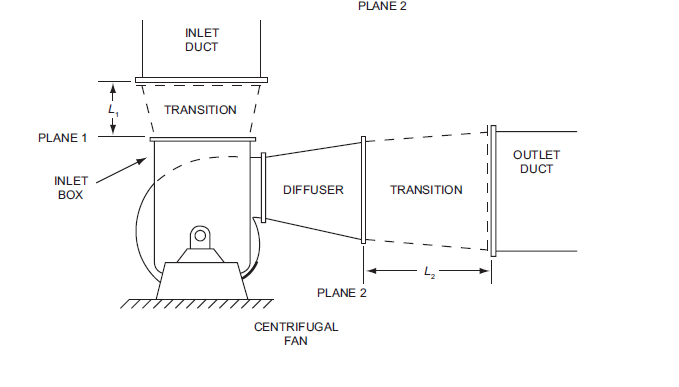

AMCA 803 Nedir?

Endüstriyel Fanlarda Saha Performans Testi

Laboratuvarda gerçekleştirilen fan performans testi ile gerçek tesiste gerçekleştirilen test aynı şey değildir.

Fan gerçek sisteme monte edildiğinde;

• Kanal geometrisi,
• Dirsekler,
• Damperler,
• Giriş koşulları,
• Çıkış koşulları,
• Sistem direnci,
• Akış bozuklukları

fanın gerçek çalışma performansını etkileyebilir.

Bu nedenle endüstriyel proses fanlarında saha performans testleri de önem kazanır.

AMCA 803, endüstriyel proses ve güç üretimi fanlarının saha performans testleri için kullanılan AMCA yayınlarından biridir.

Laboratuvar Testi ile Saha Testi Arasındaki Fark

Laboratuvar testinin amacı fanın kontrollü koşullardaki performansını belirlemektir.

Saha testinde ise fanın gerçek tesis içerisindeki davranışı değerlendirilir.

Örneğin laboratuvar ortamında fan:

100.000 m³/h @ 8.000 Pa

performansına sahip olabilir.

Ancak fanın bağlandığı kanal sisteminde kötü giriş koşulları veya yüksek sistem etkileri varsa gerçek tesiste aynı performansı elde etmek mümkün olmayabilir.

Bu nedenle özellikle büyük proses fanlarında fan kadar sistem tasarımı da önemlidir.

AMCA ile ASME Arasındaki Fark Nedir?

Fan projelerinde bazen AMCA ve ASME standartları aynı teknik dokümanda karşımıza çıkabilir.

Ancak bunların kullanım amaçları aynı değildir.

AMCA’nın fanlara yönelik standartları ağırlıklı olarak:

• Fan performansı
• Balans
• Titreşim
• Ses
• Saha performansı

gibi konulara odaklanır.

ASME tarafında ise farklı Performance Test Code standartları bulunur ve hangi kodun kullanılacağı ekipmana ve test amacına göre değişir.

Bu nedenle:

“ASME’ye göre test yapılacak.”

ifadesi tek başına yeterli değildir.

Hangi ASME PTC standardının istendiği açıkça belirtilmelidir.

AMCA 210 mu, ASME PTC 10 mu?

Burada daha dikkatli olmak gerekir.

ASME PTC 10, eksenel ve santrifüj kompresörlerin performans testlerine yönelik bir Performance Test Code’dur.

Bu nedenle yüksek basınçlı proses blowerları veya kompresör karakterindeki ekipmanlarda PTC 10 şartnamesiyle karşılaşmak mümkündür.

Ancak klasik bir endüstriyel radyal fan ile proses gaz kompresörü/blower aynı şekilde değerlendirilmemelidir.

Bu nedenle fan veya blower için test standardı belirlenirken:

• Ekipmanın çalışma basıncı
• Basınç oranı
• Gaz/hava özellikleri
• Fan veya blower sınıflandırması
• Proje şartnamesi
• Performans garantisi
• Testin laboratuvarda mı sahada mı yapılacağı

birlikte değerlendirilmelidir.

Müşteri şartnamesinde ASME PTC 10 açıkça belirtilmişse, yalnızca “AMCA 210’a göre test ettik” diyerek PTC 10 gerekliliğinin karşılandığı varsayılmamalıdır.

Endüstriyel Radyal Fanlarda Hangi AMCA Standardı Kullanılır?

Bir endüstriyel radyal fan projesinde kullanılacak standart, fanın teknik gerekliliklerine göre belirlenebilir.

Örneğin:

Performans testi

AMCA 210

Fan debisi, basıncı, gücü ve aerodinamik performansının belirlenmesi.

Rotor balansı ve titreşim

AMCA 204

Fan rotorunun balans kalitesi ve fanın titreşim seviyelerinin değerlendirilmesi.

Ses

AMCA 300

Fan kaynaklı havadan yayılan sesin test edilmesi.

Saha performansı

AMCA 803

Endüstriyel proses fanının gerçek tesis koşullarındaki performansının değerlendirilmesi.

Bu standartların tamamının aynı projede kullanılması zorunlu değildir. Proje şartnamesi ve fanın kullanım amacı hangi testlerin gerekli olduğunu belirler.

Fan FAT’ında AMCA Standartlarının Önemi

Fan üretiminde FAT (Factory Acceptance Test) aşaması, ekipmanın sevkiyattan önce belirlenen teknik gereklilikleri karşılayıp karşılamadığının kontrol edildiği önemli bir aşamadır.

Bir fan FAT prosedüründe projenin gerekliliklerine bağlı olarak:

• Görsel kontrol
• Ölçüsel kontrol
• Rotor balans kontrolü
• Titreşim ölçümü
• Devir kontrolü
• Motor akımı/gücü
• Fan performansı
• Kaçak kontrolleri
• Ses ölçümü

gibi farklı kontroller bulunabilir.

Burada hangi testin hangi standarda göre yapılacağı ITP ve proje teknik şartnamesinde önceden tanımlanmalıdır.

Fan Test Standardı Seçerken Nelere Dikkat Edilmeli?

Fan test standardı belirlenirken aşağıdaki konular birlikte değerlendirilmelidir:

1. Fan tipi
2. Debi ve basınç seviyesi
3. Hava veya proses gazının özellikleri
4. Çalışma sıcaklığı
5. Devir sayısı
6. Motor gücü
7. Laboratuvar veya saha testi
8. Performans garantisi
9. Müşteri teknik şartnamesi
10. Projenin referans aldığı diğer standartlar

Özellikle proses endüstrisinde tek bir standardı her fan için otomatik olarak uygulamak yerine, ekipmanın gerçek çalışma koşullarına göre uygun test prosedürünün belirlenmesi gerekir.

Sonuç

AMCA standartları, endüstriyel fanların performans ve mekanik özelliklerinin değerlendirilmesi için önemli teknik referanslar sunar.

Özellikle:

AMCA 210 → Aerodinamik performans

AMCA 204 → Balans ve titreşim

AMCA 300 → Ses testi

AMCA 803 → Saha performans testi

konularında öne çıkar.

Endüstriyel radyal fanlarda doğru standardın seçilmesi, yalnızca üretici açısından değil; EPC firmaları, proses mühendisleri ve son kullanıcılar açısından da önemlidir.

Çünkü doğru test standardı, fanın yalnızca katalog üzerindeki değerlerinin değil, gerçek mühendislik performansının ve mekanik güvenilirliğinin daha doğru şekilde değerlendirilmesini sağlar.

Özellikle yüksek basınçlı ve proses uygulamalarında ise AMCA standartlarının yanında proje şartnamesi, API standartları ve gerektiğinde ASME Performance Test Code gereklilikleri birlikte değerlendirilmelidir.

Endüstriyel Fanlarda AMCA Standartları: Sıkça Sorulan Sorular (SSS)

AMCA standartları nedir ve fan seçiminde neden önemlidir?

AMCA (Air Movement and Control Association International), fanların performans, titreşim ve ses değerlerinin standart ve tekrarlanabilir yöntemlerle ölçülmesini sağlayan uluslararası bir kuruluştur. Fan seçiminde katalog üzerindeki salt debi ve basınç beyanı yeterli değildir. AMCA standartları, bu değerlerin hangi test koşullarında (hava yoğunluğu, ölçüm yöntemi, toleranslar) elde edildiğini şeffaflaştırarak, farklı üreticilerin teknik tekliflerini doğru bir şekilde karşılaştırmanızı sağlar.

AMCA 210 fan performans testinde hangi değerler ölçülür?

Laboratuvar ortamında gerçekleştirilen AMCA 210 aerodinamik performans testi, fanın farklı çalışma noktalarındaki aerodinamik davranışını analiz eder. Standart kapsamında ölçülen temel parametreler şunlardır:

• Hava debisi ve hava yoğunluğu
• Statik ve toplam basınç
• Fan motor gücü ve devir sayısı
• Genel fan verimi

AMCA 204 ve AMCA 300 standartlarının farkı nedir?

Her iki standart da fanın mekanik kararlılığını ve çevresel etkilerini ölçer ancak odak noktaları tamamen farklıdır:

• AMCA 204 (Balans ve Titreşim): Fan rotorunun balans kalitesini ve çalışma sırasında oluşan titreşim seviyelerini belirler. Yatak ömrü ve mekanik güvenlik için kritiktir.
• AMCA 300 (Ses Testi): Fanın oluşturduğu ve havadan yayılan ses performansını laboratuvar koşullarında (reverberasyon odasında) test eder.

Laboratuvar testi (AMCA 210) ile saha testi (AMCA 803) aynı sonucu verir mi?

Her zaman vermez. AMCA 210, fanı ideal ve kontrollü laboratuvar koşullarında test eder. Ancak fan gerçek bir sisteme monte edildiğinde; kanal geometrisi, dirsekler, giriş-çıkış koşulları ve damperler gibi sistem etkileri performansı doğrudan değiştirir. Bu nedenle gerçek tesis koşullarındaki çalışma davranışını doğrulamak için AMCA 803 saha performans testi uygulanır.

Endüstriyel fanlarda AMCA ve ASME standartları birbirinin yerine kullanılabilir mi?

Hayır, ekipman sınıfları ve test prosedürleri farklılık gösterir. AMCA standartları standart radyal, santrifüj ve proses fanlarına odaklanırken; ASME (özellikle ASME PTC 10) eksenel ve santrifüj kompresörlerin/blowerların performans testleri için yazılmış bir koddur. Yüksek basınçlı proses ekipmanlarında proje şartnamesine göre hareket edilmeli, salt “AMCA 210” testinin ASME PTC 10 gerekliliklerini otomatik olarak karşıladığı varsayılmamalıdır.
